GST-LD-SD128總線制操作盤
文章來源：www.hnwgkl.com作者：海灣消防公司人氣：2428日期：2019-05-03 13:45:32
一、海灣GST-LD-SD128總線制操作盤概述
GST-LD-SD128總線制操作盤在現有LD-SD064A智能手動消防啟動盤基礎上新采用LD-SD064A智能手動消防啟動盤勢必增加控制柜的問題，從而達到了為用戶降低成本的目的。此控制盤整體采用金屬框架鑲嵌塑料面板方式，塑膠按鍵性能可靠，壽命長；采用貼片燈,整體產品簡單實用；在面板大小不變的情況下，按鍵數由64個增加到128個，簡化生產裝配過程，提高生產效率。此控制盤還完成了128個鍵和256個LED指示燈的管理，可將按鍵轉化成鍵值發送到回路板，實現接線少、允許布線距離長、可靠性高，手動消防啟動盤上的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的啟/停控制，徹底解決了報警聯動一體化系統的工程布線、設備配置及安裝調試存在的固有問題。
二、海灣GST-LD-SD128總線制操作盤特點
1、本操作盤采用模塊化結構設計，可與JB-QG-GST5000、JB-QT-GST5000火災報警控制器配合使用，且根據工程需要靈活配置控制點數。
2、本操作盤操作簡單、配置靈活，用戶可以用一個按鍵啟停單個總線設備，也可以用一個按鍵啟停一組總線設備。
3、本操作盤能夠直觀的指示出總線設備當前的啟動及反饋狀態，方便用戶查看。
4、本操作盤不直接連接總線設備，無需外部接線。
三、海灣GST-LD-SD128總線制操作盤主要技術指標
| 容量 |
每塊操作盤有128個手動按鍵、128組指示燈 （每組指示燈含1只啟動指示燈、1只反饋指示燈） |
| 接口 | 10P通訊接口，連接回路板，每塊回路板最多連接4塊本操作盤 |
| 工作電壓 | DC5V，電壓范圍DC4.75V~DC5.25V |
| 功耗 | ＜2W |
| 使用環境 |
溫度：0℃～+40℃ 相對濕度：≤95%，不凝露 |
| 外形 | 484mm×178mm |
四、結構特征、安裝與布線

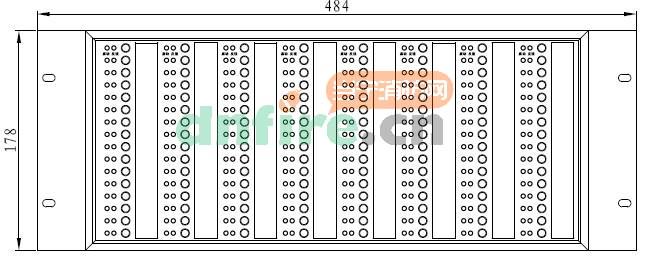

海灣GST-LD-SD128總線制操作盤由控制板和燈板組成，控制板與燈板之間采用插針?lè)绞竭B接，其面板示意圖如圖：
海灣GST-LD-SD128總線制操作盤GST-LD-SD128總線制操作盤面板燈、鍵含義如下：
?。?）按鍵：每路1只手動按鍵，用于啟/停對應定義的總線設備。
?。?）啟動燈：紅色，發出命令信號時該燈點亮，如果10s內未收到反饋信號，該燈閃爍。
?。?）反饋燈：紅色，接收到對應的總線設備反饋信號時，該燈點亮。
