海灣輸入輸出模塊接線技術要求
文章來源：www.hnwgkl.com作者：海灣消防公司人氣：154日期：2026-06-25 11:27:25

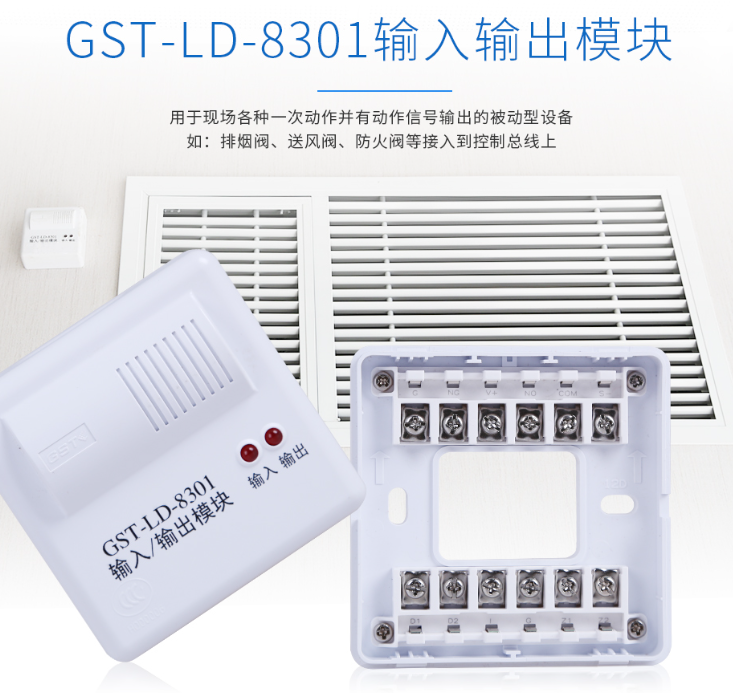

海灣輸入輸出模塊是系統聯動控制核心模塊，用于連接報警控制器與風機、卷簾、水泵、排煙閥等現場聯動設備，具備信號接收與指令輸出雙重功能，接線包含總線信號、24V電源、受控設備控制線、反饋信號線，線路復雜、精度要求高，需嚴格規范接線工藝，保障聯動精準可靠。本規范適用于GST-LD-8301輸入輸出模塊。
線材選型與線路分區配置。模塊信號總線采用ZR-RVS 2×1.5mm2雙絞線，DC24V電源線采用ZR-RVS 2×2.5mm2雙絞線，受控設備控制線路、無源反饋線路采用ZR-RVS 2×1.0mm2雙絞線。所有弱電信號線路、電源線路、控制線路分區穿管，強弱電嚴格隔離，動力控制線路與報警信號線路嚴禁同管敷設，杜絕電磁干擾導致聯動失靈、信號紊亂。
基礎總線與電源接線規范。模塊總線端子無極性，信號總線對應接入，實現設備編碼與信號傳輸；24V電源端子嚴格區分正負極，紅線接正極、黑線接負極，嚴禁極性接反，避免模塊燒毀故障?？偩€與電源線接線壓接緊實，線路串聯規整，無交叉纏繞，模塊安裝固定牢固，垂直水平度達標，線纜無拉扯受力。所有接線端子一孔一線，禁止多線混壓，保障電氣連接穩定。
輸出控制線路接線要求。模塊輸出端為無源開關量輸出，用于控制現場聯動設備啟停，接線時直接接入設備控制回路，嚴禁接入高壓強電，所有控制線路為低壓弱電接線，絕緣防護到位。針對風機、防火卷簾等大功率設備，禁止模塊直接帶載啟動，需通過中間繼電器轉接，接線時規范連接繼電器線圈回路，做好電氣隔離，防止大電流擊穿模塊。
輸入反饋線路接線規范。反饋線路為設備運行狀態檢測線路，接入聯動設備無源常開接點，設備動作后接點閉合，向模塊傳回反饋信號。反饋接線無極性要求，線路敷設短直、無斷點，接線牢固可靠，杜絕虛接導致無反饋、誤反饋問題。施工時需核對設備接點類型，禁止接入有源信號，保障模塊輸入回路安全穩定。
編碼調試與故障排查。模塊接線完成后，編碼器精準編碼，點位與聯動設備一一對應，系統編程匹配聯動邏輯。調試階段逐點測試模塊輸出、反饋功能，控制器發送指令后設備精準動作，狀態反饋實時上傳、無延遲、無異常。針對線路短路、斷路、反饋異常等故障，逐一排查接線工藝、線路通斷，整改完成后再次核驗，確保所有模塊聯動功能正常。
