海灣消防報警系統現場布線與線路防護配置技術
文章來源：www.hnwgkl.com作者：海灣消防公司人氣：38日期：2026-07-20 10:03:03
布線系統是海灣火災報警系統的信號傳輸載體，線路敷設質量、線纜選型、防護配置直接決定系統信號穩定性、抗干擾能力與運行安全性，是現場設備配置的基礎性隱蔽工程。隱蔽布線一旦出現問題，排查整改難度極大，因此需嚴格遵循海灣設備布線規范與國家消防電氣標準，精準完成線纜選型、管路敷設、線路防護、接線收尾全流程施工，杜絕信號干擾、線路故障、安全隱患。
系統線纜差異化選型是布線核心前提。海灣報警系統不同功能線路需匹配專屬線纜，禁止混用替代。報警總線采用ZR-RVS阻燃雙絞線，常規區域選用1.0mm2規格，長距離、大負載回路選用1.5mm2規格，保障總線信號傳輸穩定，具備阻燃、抗拉伸特性。消防專用電話總線采用ZR-RVVP屏蔽雙絞線，自帶屏蔽層，有效規避電磁干擾，保障通話信號清晰無雜音。設備電源線路采用阻燃耐火電源線，滿足火災工況下持續供電需求。所有線纜必須符合消防阻燃耐火標準，禁止使用普通線纜，杜絕火災中線路快速熔斷導致系統癱瘓。
管路敷設與分區布線嚴格合規。報警系統線纜需獨立敷設，嚴禁與電力、照明、空調等動力線纜同管、同槽敷設，不同電壓等級線纜必須分區隔離。專用電纜豎井內，報警線纜與動力線纜分別布置在豎井兩側，做好物理隔離。吊頂、墻面暗敷線路采用阻燃PVC管或金屬管防護，明敷線路采用金屬線槽敷設，固定間距均勻，管路平整順直，無彎折、破損、堵塞問題。穿墻、穿樓板管路需做好防火封堵，采用防火泥、防火包填充密實，杜絕火災煙氣、火勢沿管路蔓延。潮濕、地下區域管路需做好防水坡度設置，避免管內積水腐蝕線纜。
線路接線與端子施工標準化管控。所有線纜端部剝離絕緣層長度適中，線芯完好無斷絲、無氧化，壓接端子牢固規范。設備端子接線嚴格遵循“一孔一線”原則，單個端子接線不超過2根，線束整齊綁扎，無交叉、無扭曲。線纜預留長度規范，主機柜內線纜預留300mm以上，現場設備盒內預留150mm以上，滿足調試、檢修需求。所有線纜端部粘貼永久性標識，編號清晰、不易褪色，與施工圖紙、主機臺賬一一對應，實現線路可追溯管控。接線完成后及時清理線盒，杜絕雜物殘留導致短路故障。
線路防護與抗干擾專項配置。針對配電室、機房、設備車間等強電磁干擾區域，所有報警總線、通訊線路需采用屏蔽線纜，屏蔽層單端接地，有效屏蔽電磁干擾，避免信號紊亂、設備誤報。戶外、潮濕、粉塵環境線路，加強管路密封防護，接口處加裝防水密封套件，杜絕雨水、潮氣、粉塵侵入管路腐蝕線纜。電纜豎井、橋架內線路分層布置，報警線路置于上層，動力線路置于下層，保持安全間距。同時做好線路防鼠、防機械損傷防護，金屬管路端口打磨光滑，避免鋒利端口劃破線纜絕緣層。
線路檢測與驗收核心工序。布線施工全部完成后，需開展系統性電氣檢測，使用兆歐表測試線路絕緣電阻，總線、通訊線路絕緣電阻不得低于20MΩ，杜絕線路漏電、短路隱患。逐回路測試線路通斷，排查斷路、虛接問題，確保所有回路工況正常。完成檢測后整理布線資料、檢測記錄，配合整體系統調試，保障線路系統穩定可靠，完全符合消防驗收規范與海灣設備運行技術要求。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.hnwgkl.com/；海灣服務熱線：18910580194
此文關鍵字：
海灣消防報警系統現場布線與線路防護配置技術
相關資訊
- 輸入輸出模塊聯動失效故障
- 聲光訊響器不動作、報警無聲光故障
- 海灣電氣火災監控系統核心設備參數與選型適配指南
- 海灣電氣火災監控系統分階段調試、點位注冊、聯動邏輯配置與消防驗收標準
- 海灣消防控制模塊現場點位配置與接線技術
- 系統通訊故障引發全域聯動癱瘓問題分析
- 海灣無線LoRa火災報警系統技術原理與特殊場景應用方案
- 海灣電氣火災系統聯動功能檢測維修技術要求
- 海灣消防設備施工現場安裝典型技術問題及規范整改
- 強強聯合！海灣攜手泰和佳，共拓?cái)?shù)據中心消防安全新藍海
推薦文章
- 消防聲光警報器不響、常鳴故障
- 報警主機備電故障、供電不穩故障
- 海灣聲光報警器故障檢查與標準化維修技術
- 海灣應急照明與疏散指示系統通訊故障運維技術研究
- 海灣輸入輸出模塊接線技術要求
- 海灣消防噴淋頭安裝施工規范，細節把控杜絕滅火隱患
- 海灣系統在垂直行業中的定制化解決方案——數據中心、儲能、石油石化為代表的深度實踐
- 關于海灣消防CRT系統在調試聯動公式時提示“不能包含氣體設備”的問題分析與解決建議
- 規定地下車庫能否使用感煙探測器——技術、規范與實踐的綜合評估
- 海灣消防短路或接地故障而引起控制器損壞

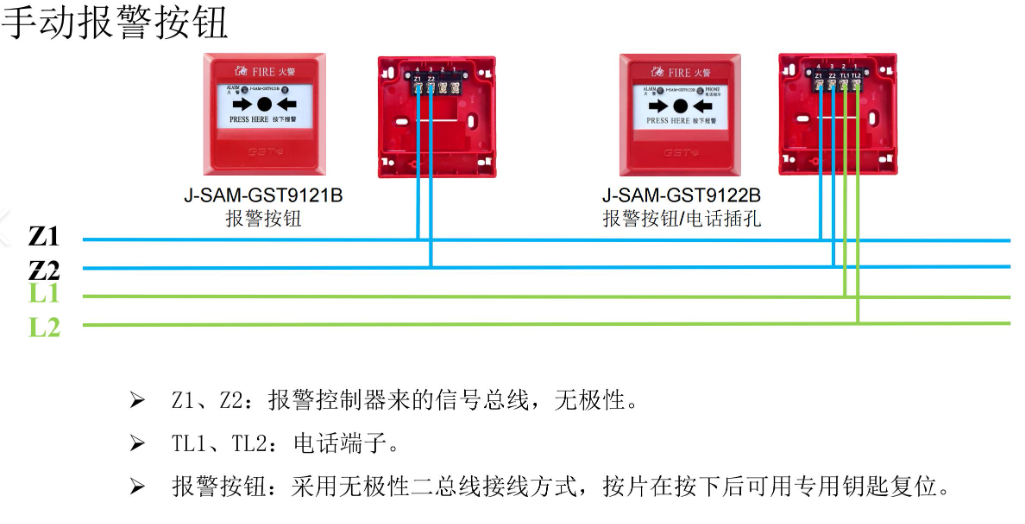

接線示意圖
