海灣消防防排煙聯動系統技術邏輯與調試實操指南
文章來源：www.hnwgkl.com作者：海灣消防公司人氣：133日期：2026-06-05 10:36:40
建筑防排煙系統是火災工況下阻隔煙氣、保障人員疏散通道安全、為消防救援創造條件的核心設施，其聯動控制的精準性、及時性直接關系火災現場人員生存率。依據GB51251-2017《建筑防煙排煙系統技術標準》與GB50116-2013規范，海灣消防系統搭載標準化防排煙聯動控制邏輯，可精準實現正壓送風、機械排煙、風口啟閉、風機啟停的全流程自動化聯動。本文深度解析海灣防排煙聯動系統的技術邏輯、控制原理、調試標準及常見故障處置。
海灣防排煙聯動系統依托火災自動報警系統與聯動模塊搭建，采用分區精準聯動、時序分級控制核心技術，摒棄傳統全局聯動的粗放控制模式，實現火情區域精準排煙送風、非火情區域設備不動作，減少系統能耗與設備損耗。系統整體對接正壓送風機、排煙風機、送風風口、排煙風口、排煙窗、擋煙垂壁等所有防排煙設備，通過智能聯動邏輯，實現火情預警、設備啟停、狀態反饋的閉環管控。
系統核心聯動邏輯嚴格契合國家規范，分為防煙系統聯動與排煙系統聯動兩大模塊。防煙系統主要應用于樓梯間、前室、避難層等疏散通道，當報警區域內任意一只火災探測器與手動報警按鈕形成復合報警信號后，系統立即觸發對應分區正壓送風風口開啟、正壓送風機啟動，向疏散通道送入新風，形成正壓風壓，阻擋煙氣侵入疏散通道，保障疏散通道無煙、安全。
排煙系統適用于樓層大廳、走道、房間等人員活動區域，當區域內探測到有效火災信號后，系統自動開啟對應防火分區排煙風口、啟動排煙風機，快速排出火場煙氣，降低火場溫度、提升能見度，為人員疏散和消防救援提供有利條件。同時系統具備聯動復位邏輯，火情解除后，可通過主機一鍵復位，關閉所有防排煙設備，恢復建筑常態工況。
在技術創新方面，海灣防排煙聯動系統具備時序智能控制功能，可根據建筑類型、樓層高度、分區面積設置差異化聯動時序，高層住宅、大型商業綜合體等大體量建筑，可設置分層、分區延時聯動，避免多區域設備同時啟動導致的電網負荷過載、風壓失衡問題。系統自帶狀態監測功能，可實時采集風機運行狀態、風口啟閉狀態，設備故障、啟停異常時自動報警，實現故障早發現、快處置。

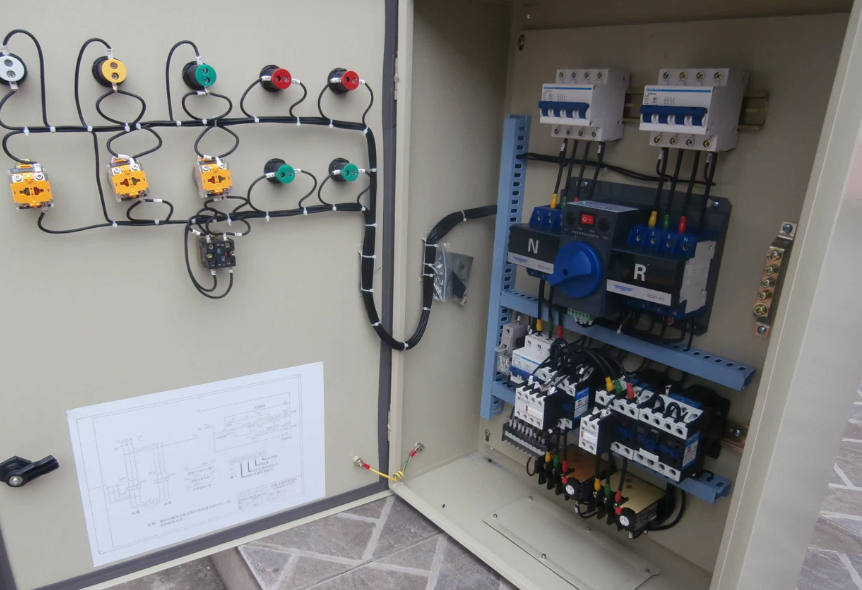

工程安裝階段需做好設備匹配與線路適配，防排煙風機、風口均通過海灣輸入輸出模塊實現聯動控制，模塊選型需匹配設備功率與控制方式，大功率風機需配套中間繼電器，保障控制信號穩定傳輸。線路敷設需采用耐火線纜，獨立穿管敷設，避開高溫、潮濕、油煙區域，保障火災工況下線路不損毀、信號不中斷。所有聯動點位需對應分區編號，建立精準的點位臺賬，避免分區聯動錯亂。
系統調試分為靜態調試與動態聯動調試。靜態調試主要檢測風機、風口單機運行狀態，測試設備啟停是否順暢、有無異響，線路接線是否正確、模塊注冊是否正常；動態聯動調試模擬真實火情，通過探測器、手動報警按鈕觸發報警信號，核驗對應分區防排煙設備聯動時序、啟閉狀態是否符合設計規范，非火情分區設備是否保持常態關閉，狀態反饋信號是否精準上傳主機。
現場常見聯動故障及針對性解決方案極具實操價值?；鹎橛|發后設備不聯動，多為模塊接線錯誤、聯動邏輯未編程、線路斷路導致，需重新核對接線回路、完善主機聯動程序、檢修故障線路；設備無序聯動、跨分區動作，主要為分區點位標注錯亂、聯動分區設置錯誤，需重新梳理點位分區、修正系統分區參數；風機運行無反饋，為反饋線路故障、風機觸點失效，需檢修反饋回路、更換故障觸點；風口啟閉卡頓、聯動延遲，多為機械故障或信號傳輸延遲，需檢修機械結構、優化總線信號。
日常運維需定期開展聯動測試，每季度完成一次全分區防排煙聯動模擬試驗，每月檢查風機、風口機械性能、線路工況，及時清理風口雜物、緊固接線點位，確保設備運行靈活、聯動精準。同時根據建筑改造、功能調整，及時更新系統聯動分區參數，保障聯動邏輯與現場工況完全匹配。
海灣防排煙聯動系統憑借規范化、智能化、精準化的聯動控制技術，嚴格契合現行消防規范標準，有效解決了傳統防排煙系統聯動混亂、響應滯后、故障難查的問題，全方位提升建筑火災工況下的防煙排煙能力，筑牢建筑人員疏散安全防線。
