海灣TS-GSTN603消防電話插孔
文章來源：www.hnwgkl.com作者：海灣消防公司人氣：2411日期：2019-05-04 05:06:58

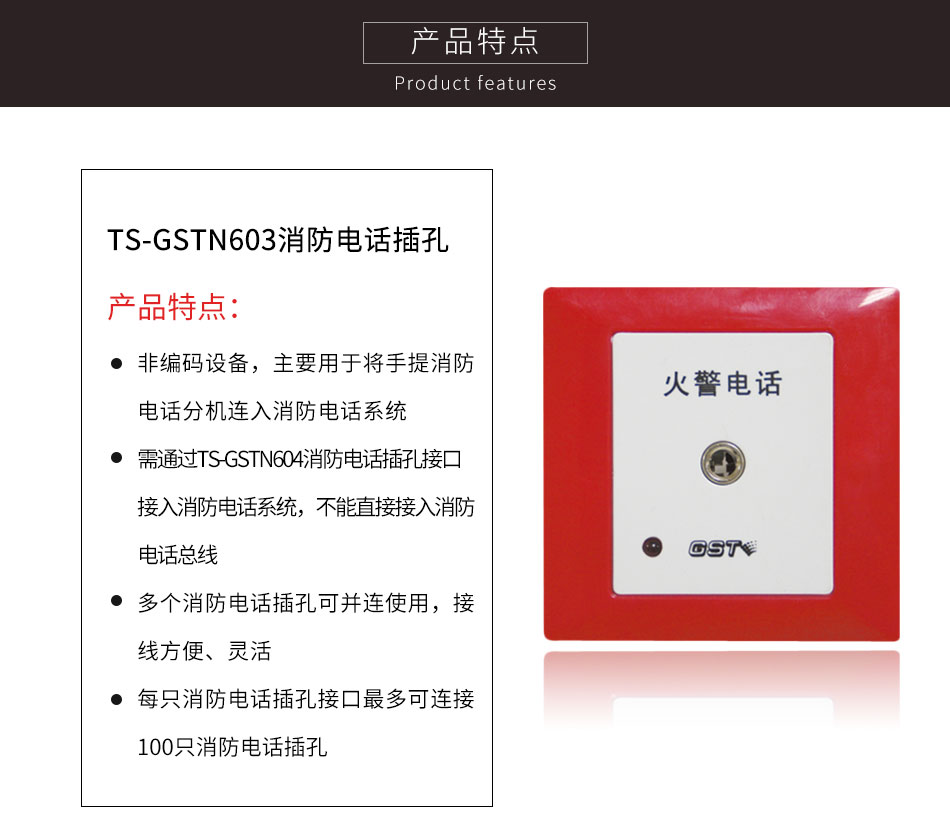

一、海灣TS-GSTN603消防電話插孔特點
TS-GSTN603型消防電話插孔是非編碼設備，主要用于將手提消防電話分機連入消防電話系統。消防電話插孔需通過TS-GSTN604消防電話插孔接口接入消防電話系統，不能直接接入消防電話總線。多個消防電話插孔可并連使用，接線方便、靈活。每只消防電話插孔接口最多可連接100只消防電話插孔。

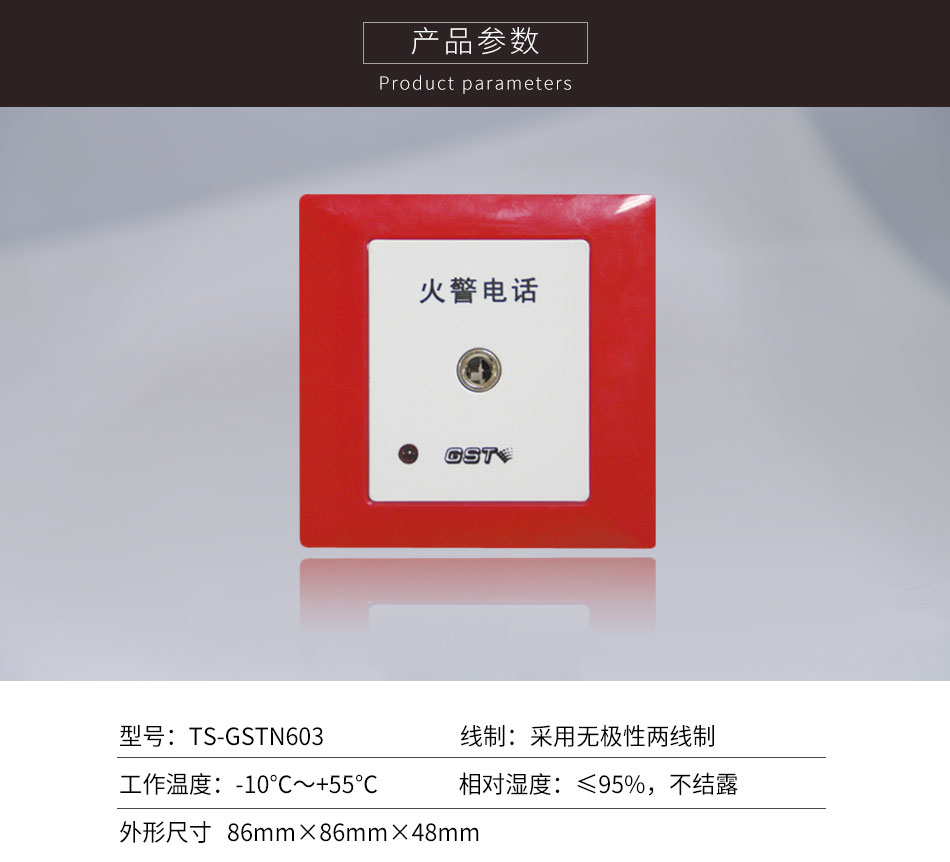

二、海灣TS-GSTN603消防電話插孔主要技術指標
| 型號 | TS-GSTN603 |

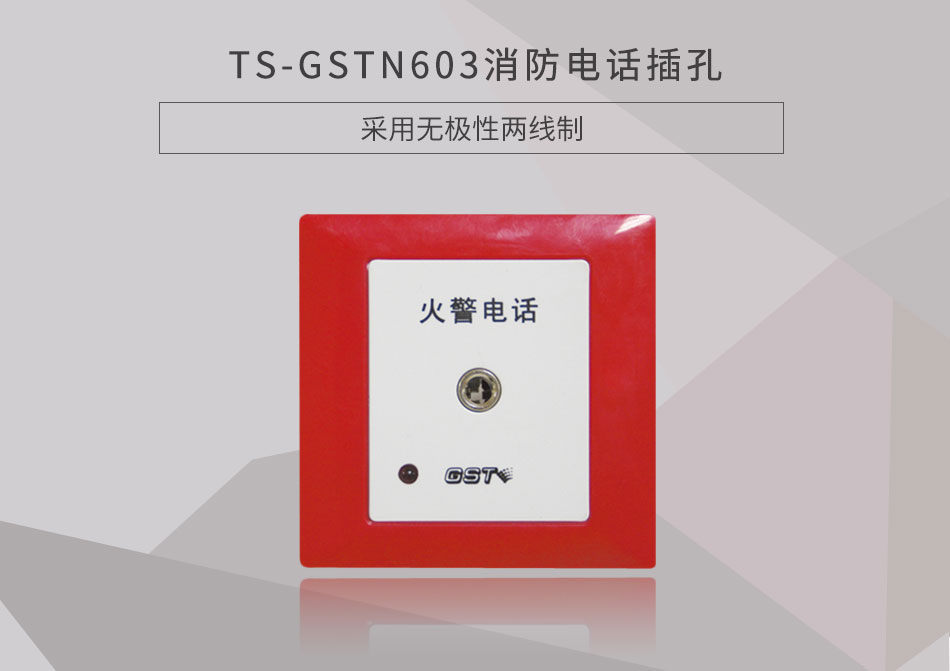

| 線制 | 采用無極性兩線制 |
| 使用環境 | 溫度：-10℃～+55℃ 相對濕度≤95%，不結露 |
| 外形尺寸 | 86mm×86mm×48mm |
三、海灣TS-GSTN603消防電話插孔結構特征、布線與安裝
TS-GSTN603型消防電話插孔外形尺寸及結構示意圖如圖
電話插孔安裝采用進線管預埋裝方式，取下電話插孔的紅色蓋板，用螺釘或自攻螺釘將電話插孔安裝在86H50型預埋盒上，安裝孔距為60mm，安裝好紅色蓋板，安裝方式如下圖所示。
其中：
端子XT1電話線輸入端；端子XT2電話線輸出端，接下一個電話插孔。
布線要求：采用截面積≥1.0mm²的阻燃RVVP屏蔽線。
四、海灣TS-GSTN603消防電話插孔應用方法
參見TS-GSTN603消防電話插孔安裝使用說明書。
