GST-LD-8301輸入輸出模塊(船用)
文章來源：www.hnwgkl.com作者：海灣消防公司人氣：2351日期：2019-05-04 03:54:52
一、海灣GST-LD-8301輸入輸出模塊(船用)概述

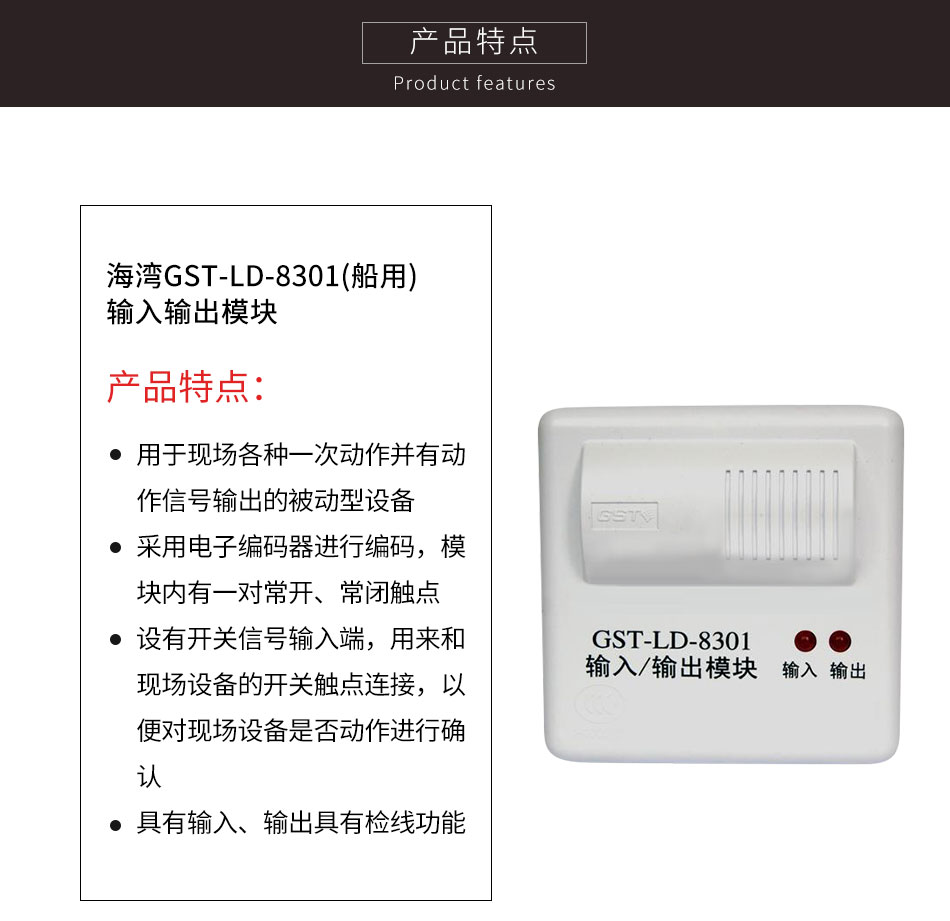

GST-LD-8301輸入輸出模塊(船用)型用于現場各種一次動作并有動作信號輸出的被動型設備。本模塊采用電子編碼器進行編碼，模塊內有一對常開、常閉觸點。模塊具有直流24V電壓輸出，用于與繼電器觸點接成有源輸出，滿足現場的不同需求。另外模塊還設有開關信號輸入端，用來和現場設備的開關觸點連接，以便對現場設備是否動作進行確認。本模塊具有輸入、輸出具有檢線功能。應當注意的是，不應將模塊觸點直接接入交流控制回路，以防強交流干擾信號損壞模塊或控制設備。

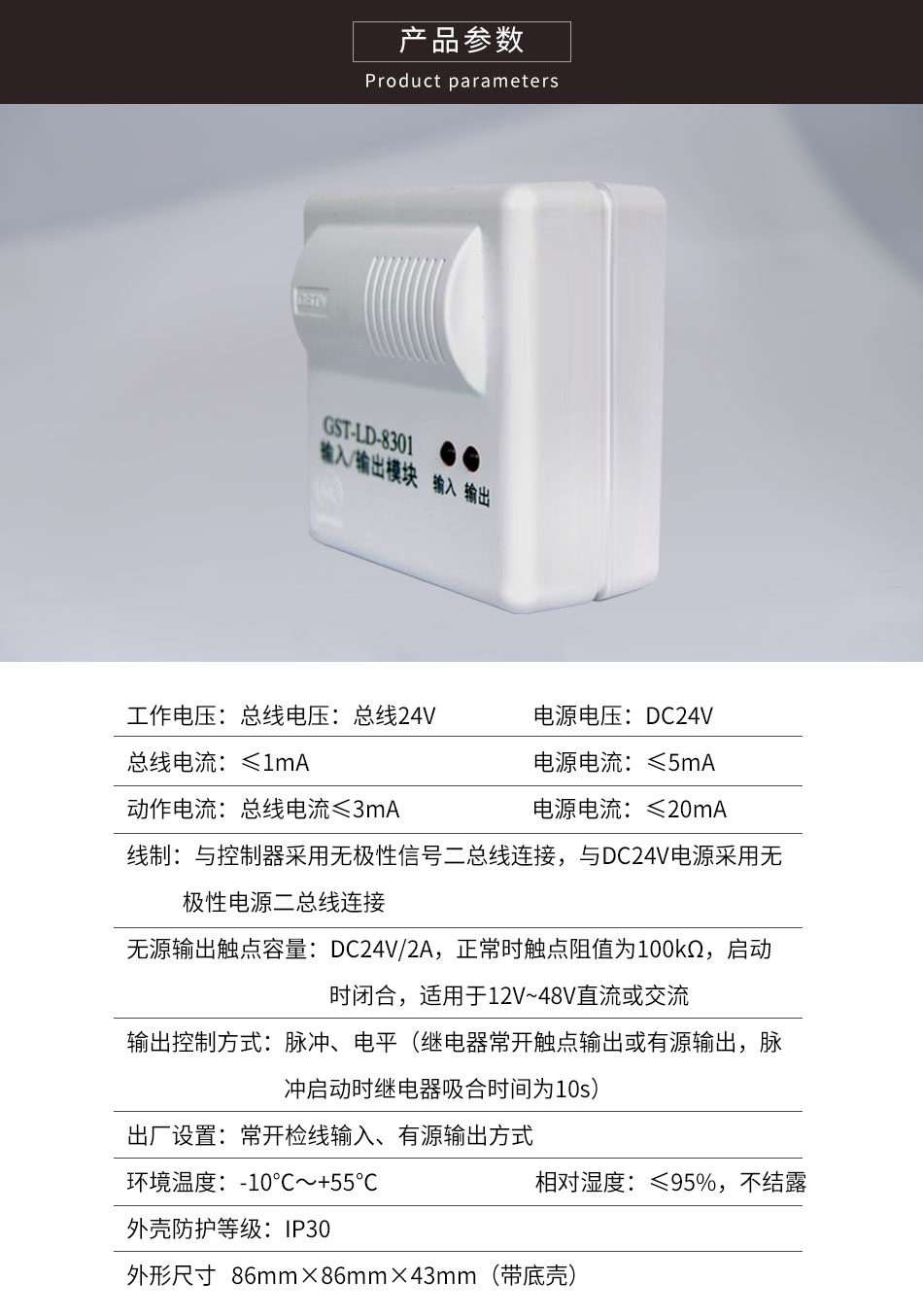

二、海灣GST-LD-8301輸入輸出模塊(船用)主要技術指標
型號 GST-LD-8301
工作電壓 總線電壓：總線24V
電源電壓：DC24V
監視電流 總線電流≤1mA
電源電流≤5mA
動作電流 總線電流≤3mA
電源電流≤20mA
線制 與控制器采用無極性信號二總線連接，與DC24V電源采用無極性電源二總線連接
無源輸出觸點容量 DC24V/2A，正常時觸點阻值為100kΩ，啟動時閉合，適用于12V~48V直流或交流
輸出控制方式 脈沖、電平（繼電器常開觸點輸出或有源輸出，脈沖啟動時繼電器吸合時間為10s）
出廠設置 常開檢線輸入、有源輸出方式
使用環境 溫度：-10℃～+55℃ 相對濕度≤95%，不結露
外殼防護等級 IP30
外形尺寸 86mm×86mm×43mm（帶底殼）

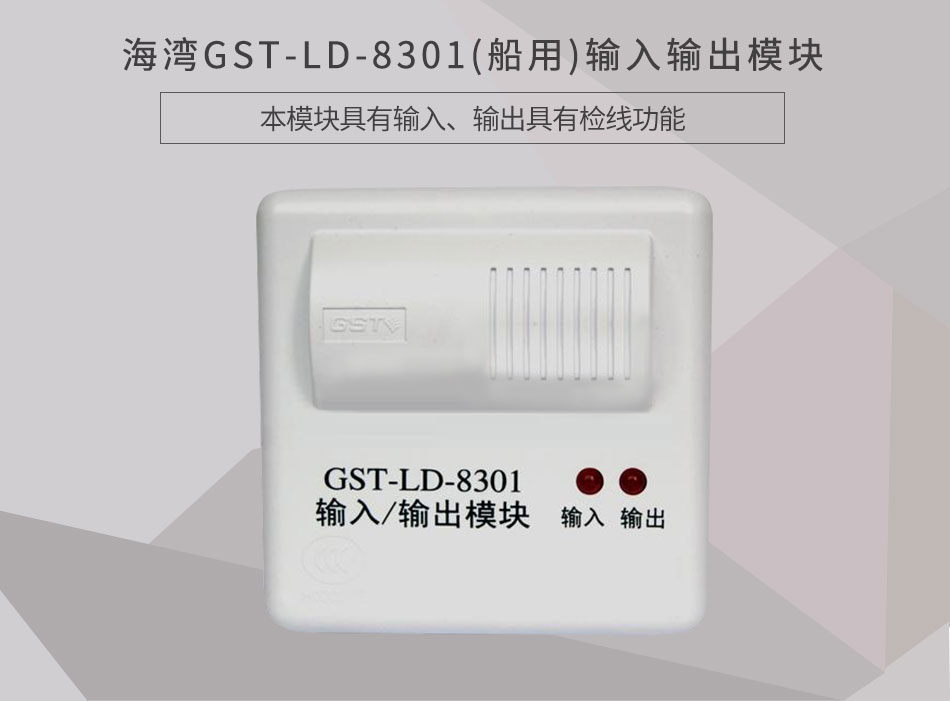

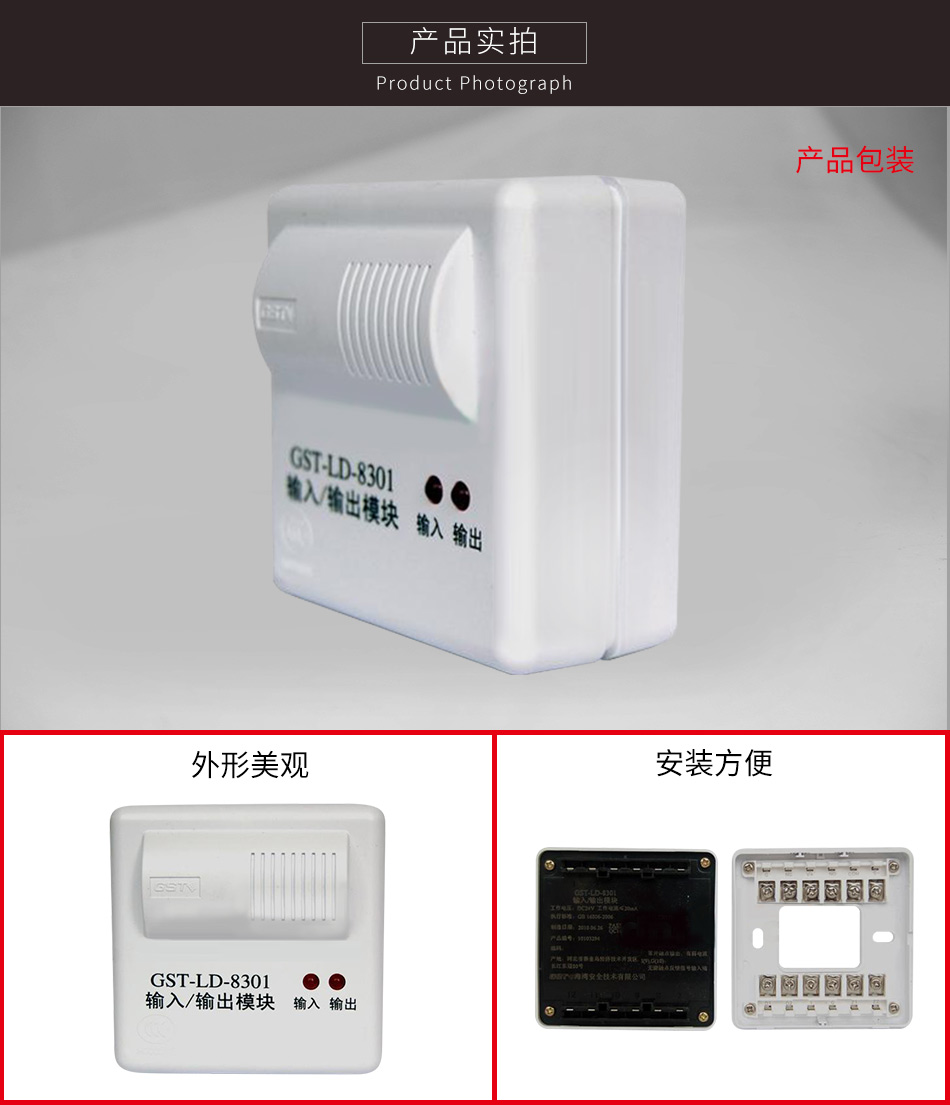

三、海灣GST-LD-8301輸入輸出模塊(船用)外形示意圖如圖1

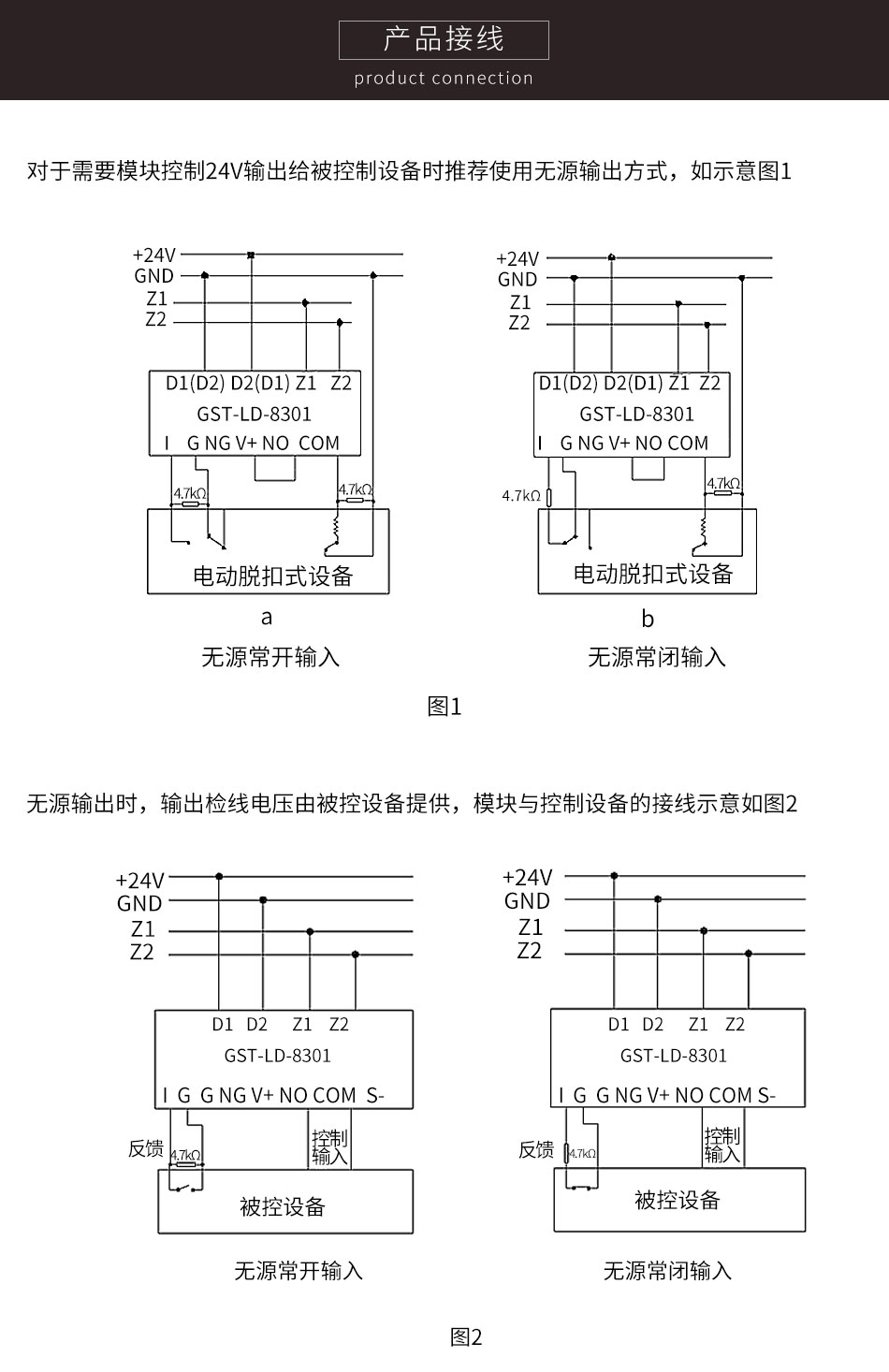

GST-LD-8301模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖2
其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）
COM、NO：無源常開輸出端子（注意：此端子間有微弱檢線電流?。?br data-filtered="filtered" style="margin: 0px; padding: 0px; list-style-type: none; color: rgb(72, 72, 72);" /> NG、 S-、V+、G：：留用
布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV線，截面積≥1.0mm2。
應用方法：模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。
海灣固定探火和失火報警系統船用型式認可證書下載
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.hnwgkl.com/
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）
COM、NO：無源常開輸出端子（注意：此端子間有微弱檢線電流?。?br data-filtered="filtered" style="margin: 0px; padding: 0px; list-style-type: none; color: rgb(72, 72, 72);" /> NG、 S-、V+、G：：留用
布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV線，截面積≥1.0mm2。
應用方法：模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。
海灣固定探火和失火報警系統船用型式認可證書下載
