海灣GST-LD-8300輸入模塊(船用)
文章來源：www.hnwgkl.com作者：海灣消防公司人氣：2113日期：2024-08-09 09:46:13
一、海灣GST-LD-8300輸入模塊(船用)概述

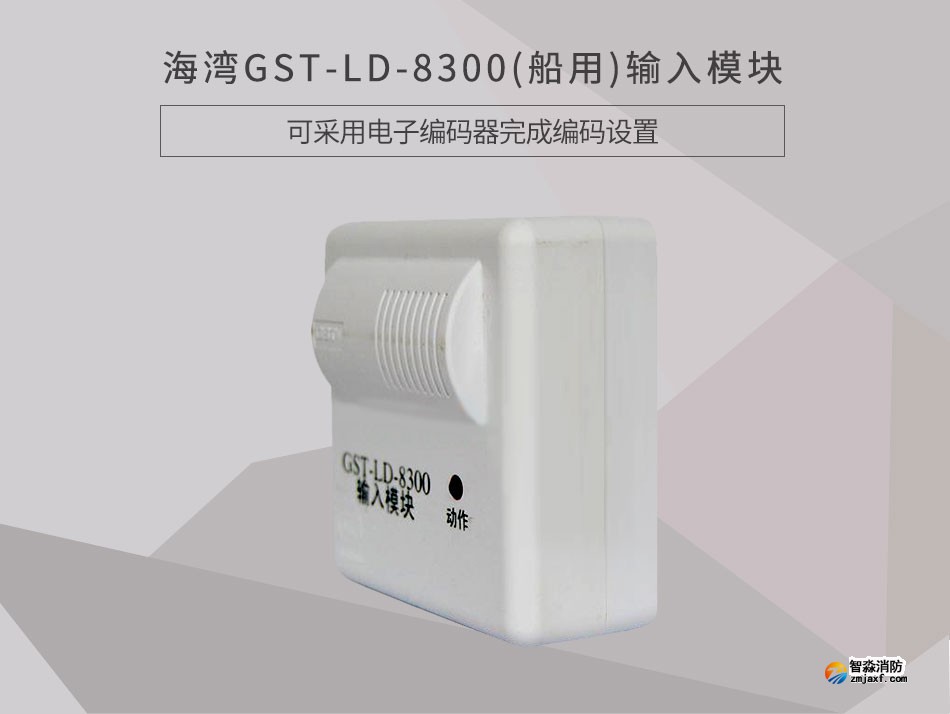

GST-LD-8300(船用)型輸入模塊用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。輸入端具有檢線功能，可現場設為常閉檢線、常開檢線輸入，應與無源觸點連接。本模塊可采用電子編碼器完成編碼設置。當模塊本身出現故障時，控制器將產生報警并可將故障模塊的相關信息顯示出來。

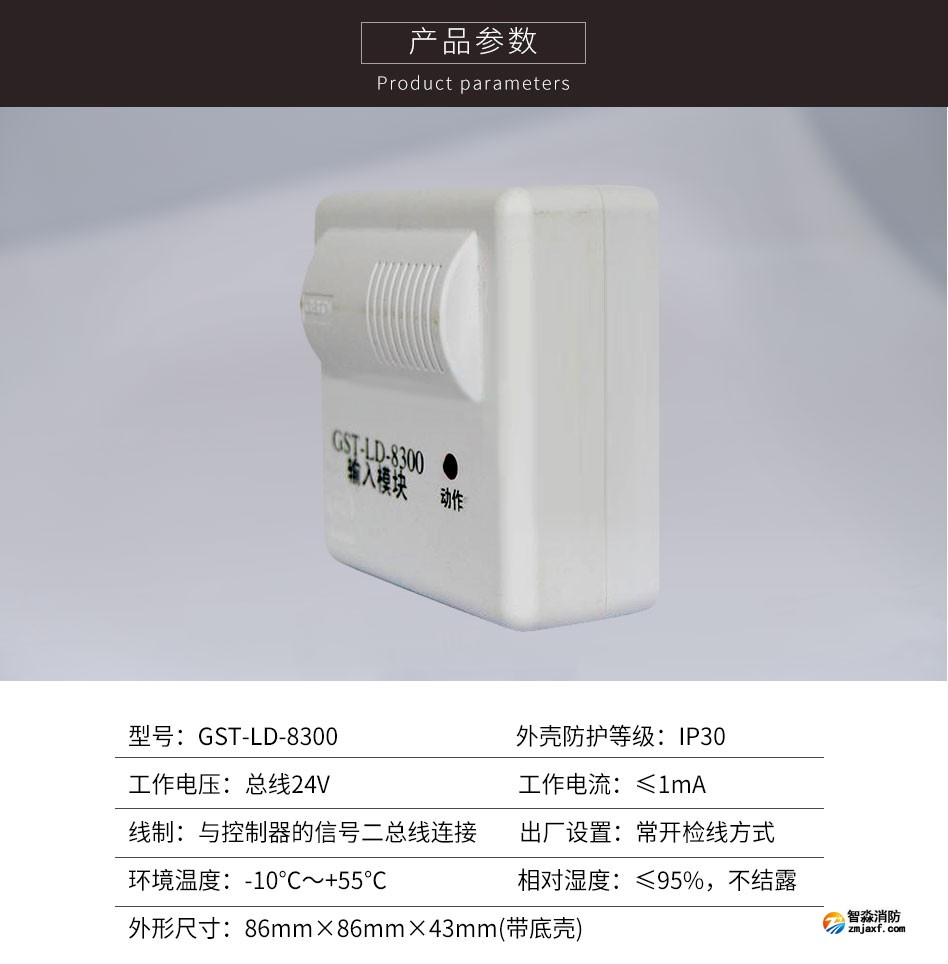

二、海灣GST-LD-8300輸入模塊(船用)主要技術指標
| 型號 | GST-LD-8300 |
| 工作電壓 | 總線24V |
| 工作電流 | ≤1mA |
| 線制 | 與控制器的信號二總線連接 |
| 出廠設置 | 常開檢線方式 |
| 使用環境 | 溫度：-10℃～+55℃ 相對濕度≤95%，不結露 |
| 外殼防護等級 | IP30 |
| 外形尺寸： | 86mm×86mm×43mm(帶底殼) |

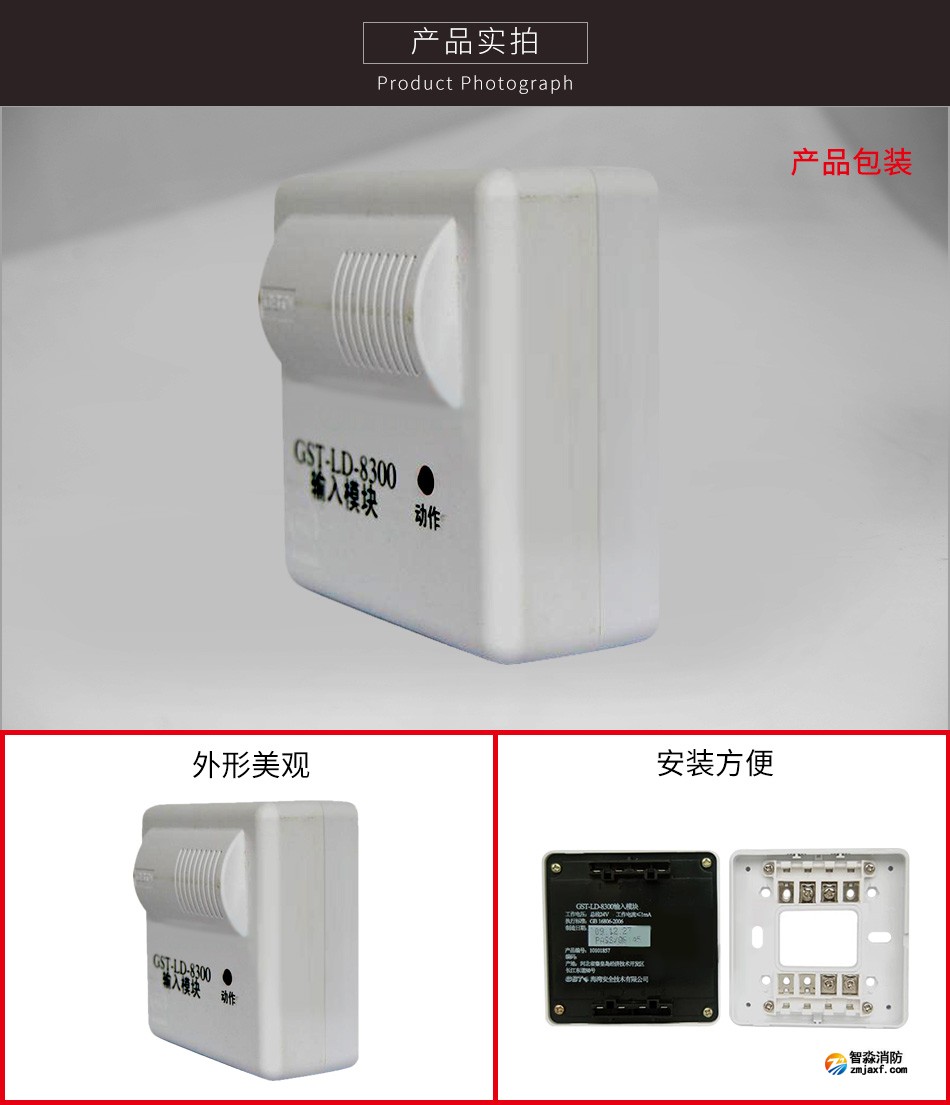

三、海灣GST-LD-8300輸入模塊(船用)結構特征、安裝與布線
布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；I、G采用阻燃RV軟線，截面積≥1.0mm2。
四、海灣GST-LD-8300輸入模塊(船用)應用方法

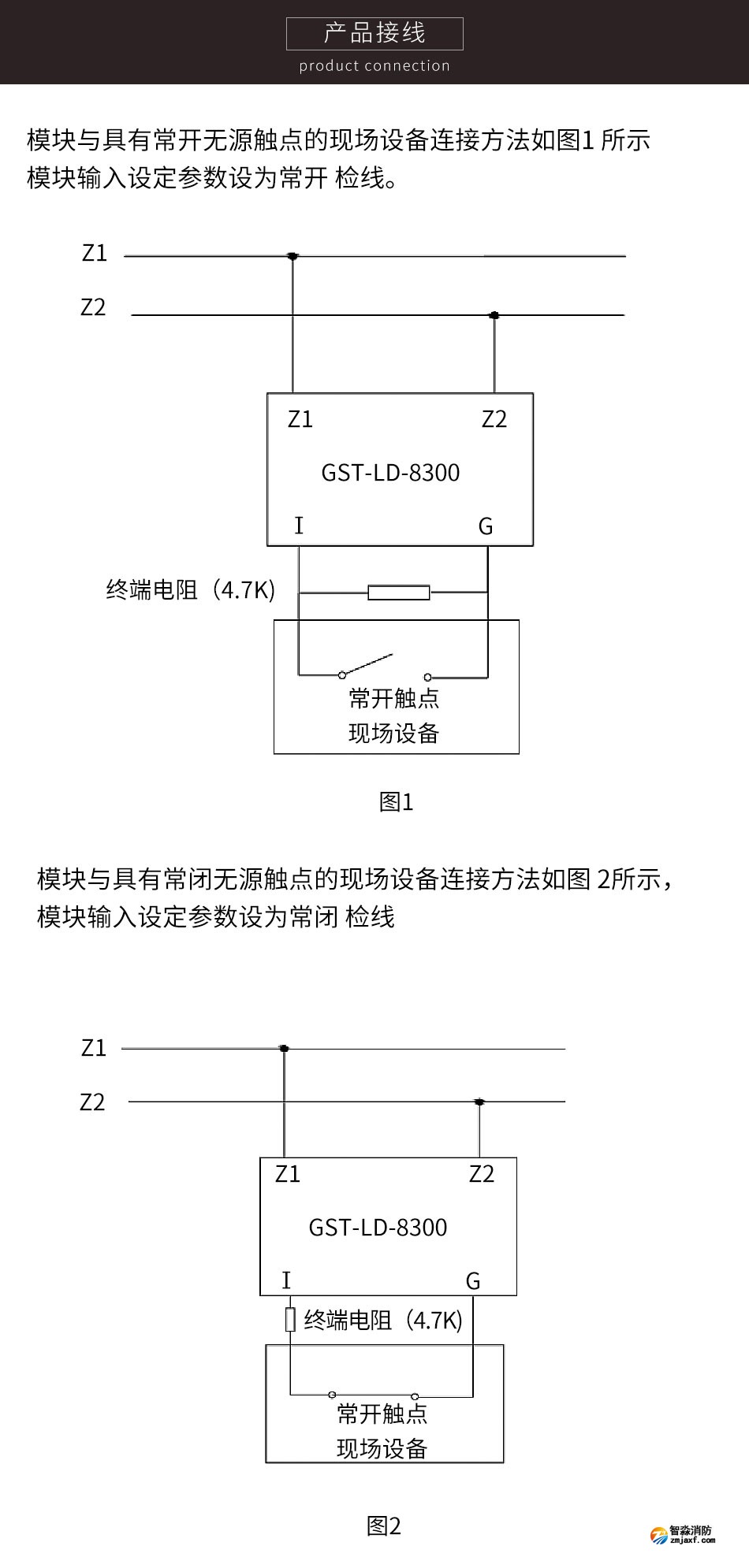

模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端(遠離模塊端)必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端(遠離模塊端)必須并聯一個4.7kΩ的終端電阻。
海灣固定探火和失火報警系統船用型式認可證書下載
海灣固定探火和失火報警系統船用型式認可證書下載
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.hnwgkl.com/；海灣服務熱線：18910580194
