GST-LD-8301控制模塊

文章來源：www.hnwgkl.com作者：海灣消防公司人氣：2640日期：2019-05-04 03:53:04

一、海灣GST-LD-8301控制模塊的概述

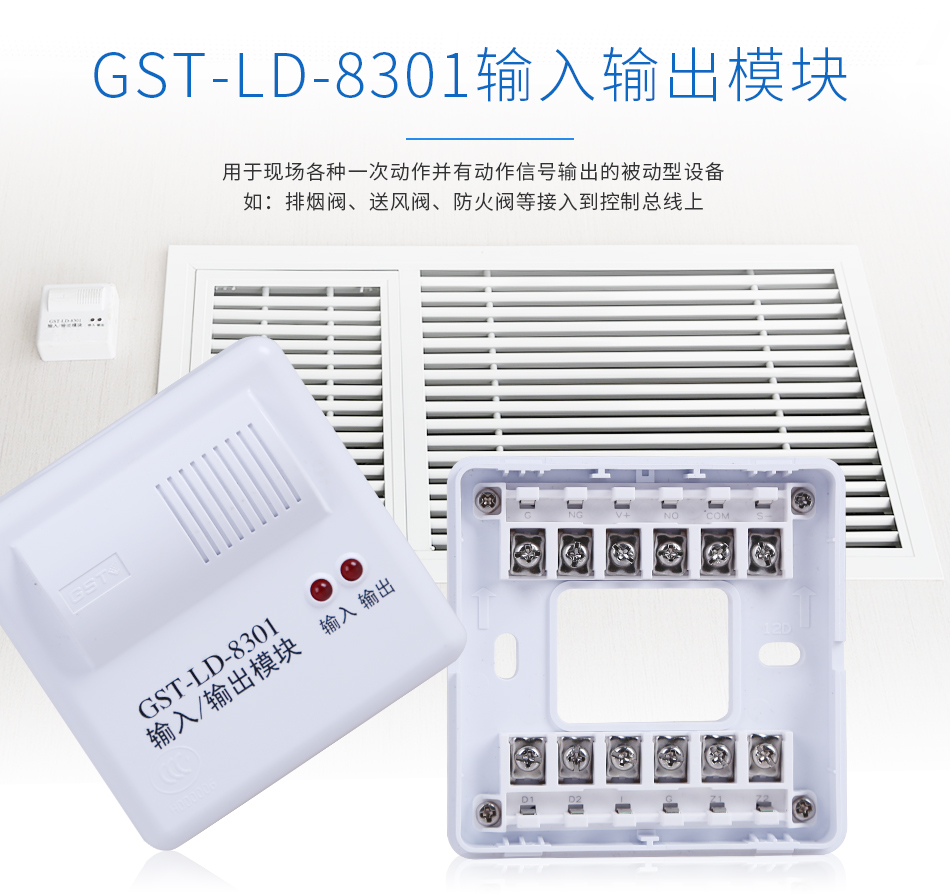

　　海灣GST-LD-8301(以下簡稱模塊)，主要用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。

二、海灣GST-LD-8301控制模塊特點

　　●輸出可設置為有源輸出或無源輸出方式。

　　●輸入、輸出具有檢線功能。

　　●輸入端可現場設為常開檢線、常閉檢線或自回答方式，可與無源觸點連接。

　　●地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。

　　●電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

三、海灣GST-LD-8301控制模塊技術

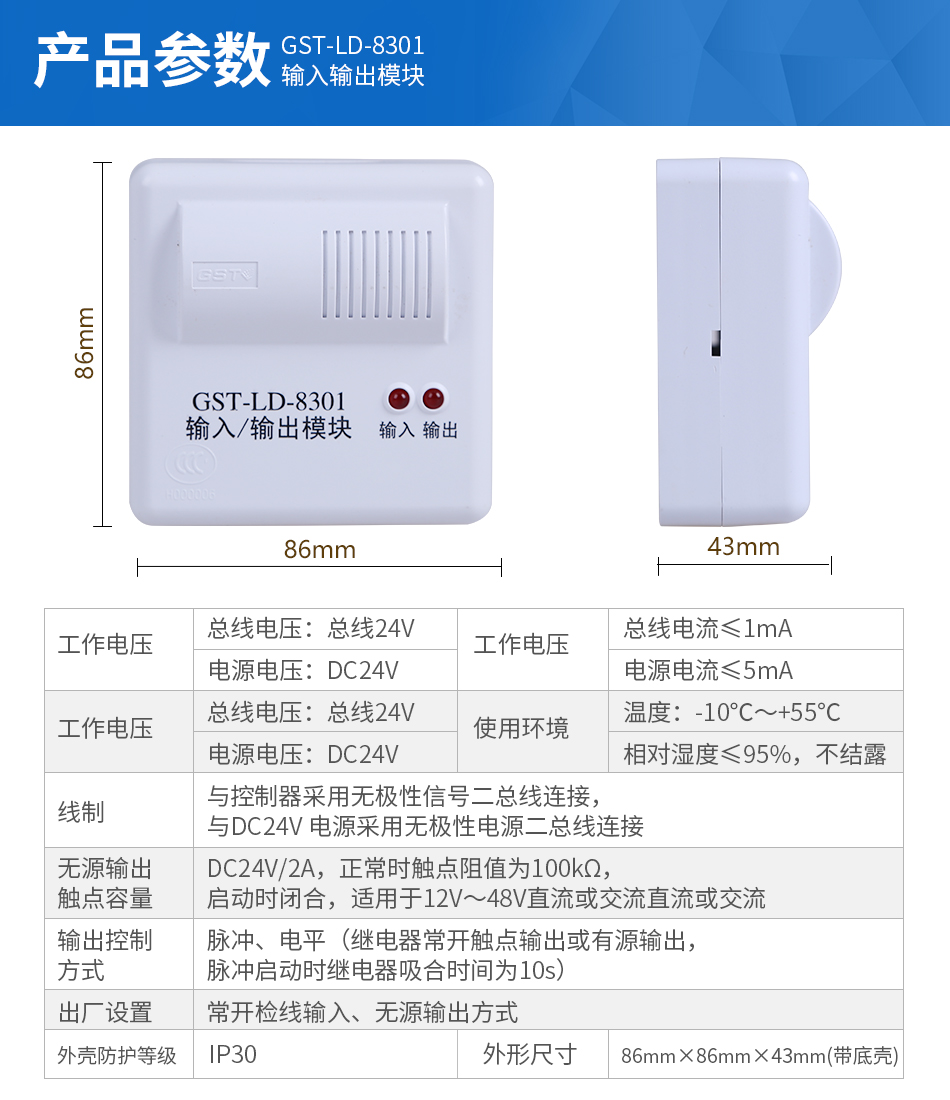

型號	GST-LD-8301
工作電壓	信號總線電壓：總線24V　允許范圍：16V～28V 電源總線電壓：DC24V　允許范圍：DC20V～DC28V
工作電流	總線監視電流≤1mA　總線啟動電流≤3mA 電源監視電流≤5mA　電源啟動電流≤20mA
輸入檢線	常開檢線時線路發生斷路（短路為動作信號）、常閉檢線輸入時輸入線路發生短路（斷路為動作信號），模塊將向控制器發送故障信號
輸出檢線	輸出線路發生短路、斷路，模塊將向控制器發送故障信號
輸出容量	無源輸出：容量為DC24V/2A，正常時觸點阻值為100kΩ，啟動時閉合，適用于12V~48V直流或交流有源輸出：容量為DC24V/1A
輸出控制方式	脈沖、電平（繼電器常開觸點輸出或有源輸出，脈沖啟動時繼電器吸合時間為10s）
指示燈	紅色（輸入指示燈：巡檢時閃亮，動作時常亮；輸出指示燈：啟動時常亮）
線制	與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
使用環境	溫度：-10℃～+55℃ 相對濕度≤95%，不凝露
外形尺寸	86mm×86mm×43mm(帶底殼)
殼體材料和顏色	ABS，瓷白
重量	約145g(帶底殼)
安裝孔距	60mm
執行標準	GB 16806-2006

四、GST-LD-8301輸入輸出模塊結構特征與工作原理

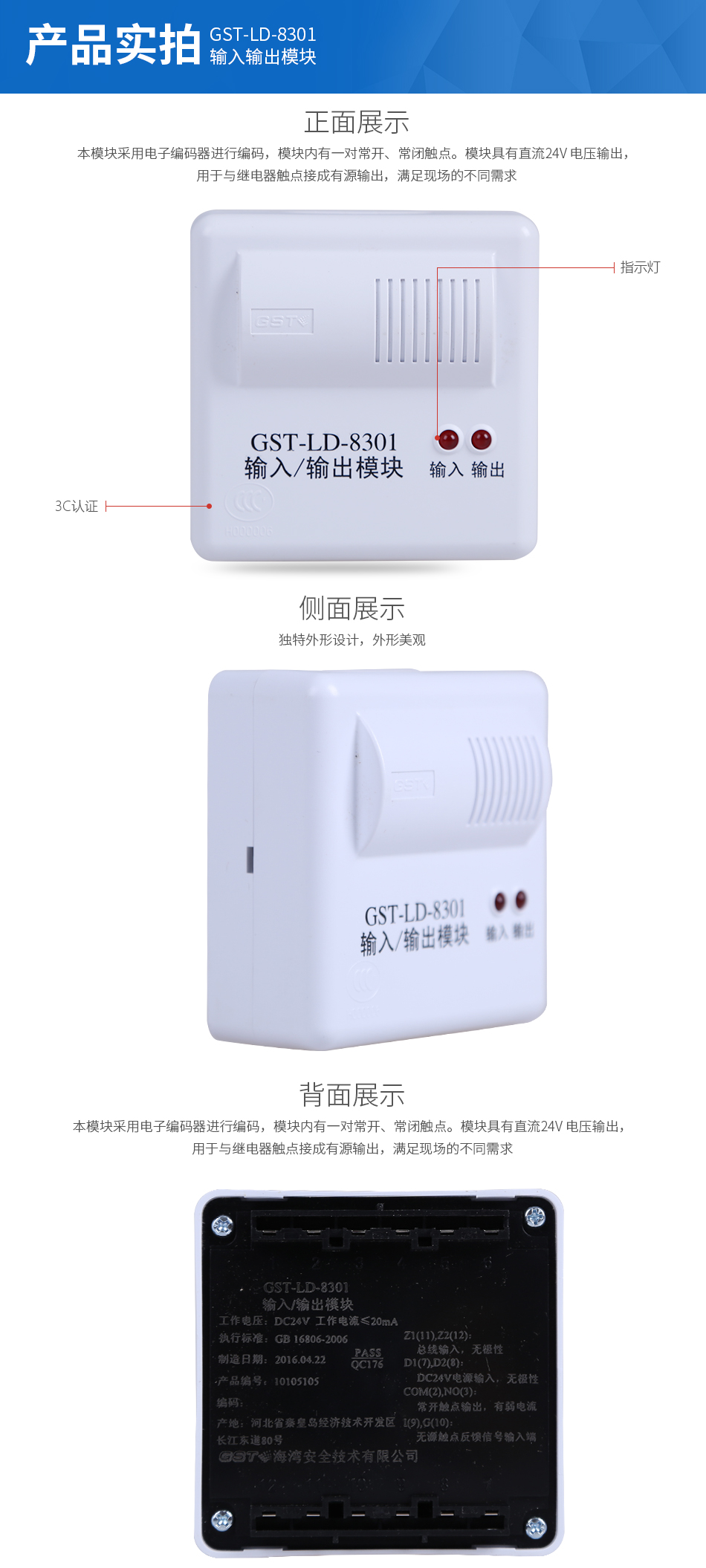

　　1.模塊外形示意圖如下圖所示。

　2.工作原理

　　模塊內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制。模塊接收到火災報警控制器的啟動命令后，吸合輸出繼電器，并點亮指示燈。模塊接收到設備傳來的回答信號后，將該信息傳到火災報警控制器。

五、GST-LD-8301輸入輸出模塊安裝與布線

　　警告：

　　1.安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

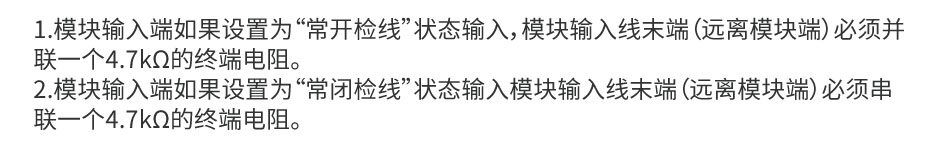

　　2.模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻（具體接線方法見應用方法）。

　　3.模塊為有源輸出時,G和NG、V+、NO應該短接，COM、S-有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管（具體接線方法見應用方法）。

　　安裝前應首先檢查外殼是否完好無損，標識是否齊全。

　　模塊采用明裝方式，底殼與模塊間采用插接式結構安裝，安裝時只需拔下模塊，從底殼的進線孔中穿入電纜并接在相應的端子上，再插好模塊即可安裝好模塊。

　　模塊采用線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝孔距為60mm，安裝示意圖如下所示。

　　其中：

　　Z1、Z2：接火災報警控制器信號二總線，無極性

　　D1、D2：DC24V電源輸入端子，無極性

　　I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）

　　COM、NO：無源常開輸出端子（注意：此端子間有微弱檢線電流?。。。?/div>

　　NG、S-、V+、G：：留用

　　布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV線，截面積≥1.0mm2。

以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.hnwgkl.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.hnwgkl.com/；海灣服務熱線：18910580194

上一篇：GST-LD-8364輸入輸出模塊 | 下一篇：海灣GST-LD-8321中繼模塊

此文關鍵字： GST-LD-8301控制模塊

91挑色_7777久久亚洲中文字幕_日韩美一区二区三区_香港三级日本三级韩国三级_99热网_六月天综合网_a资源在线_末世全黄h全肉后宫_99re在线_欧美高清hd18日本_色视频免费看_欧美色激情_国内久久视频_a√在线_精品视频久久久久久

GST-LD-8301控制模塊

相關資訊

推薦產品

推薦文章

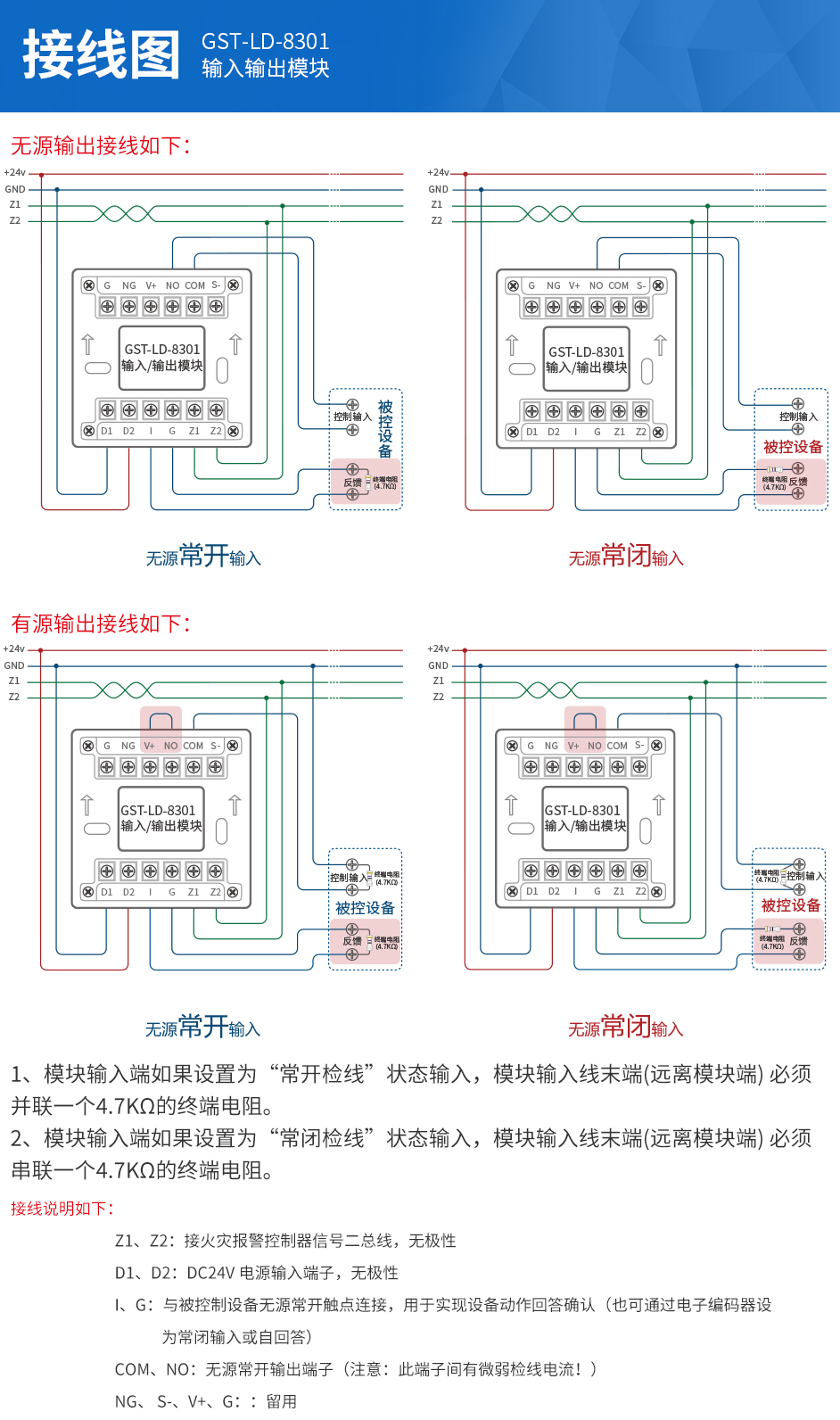

接線示意圖
