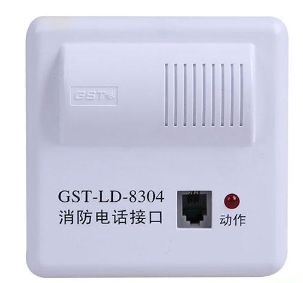

GST-LD-8304型消防電話接口
GST-LD-8304型消防電話接口主要用于將手提/固定消防電話分機連入總線制消防電話系統。GST-LD-8304型消防電話接口是一種編碼接口，占用一個編碼點，與火災報警控制器進行通訊實現消防電話總機和消防電話分機的駁接，同時也實現消防電話總線斷、短檢線功能。當消防電話分機的話筒被提起，消防電話分機通過消防電話接口自動向消防電話總機請求接入，接受請求后，由火災報警控制器向該接口發出啟動命令，將消防電話分機接入消防電話總線。當消防電話總機呼叫時，通過火災報警控制器向電話接口發啟動命令，電話接口將消防電話總線接到消防電話分機。
GST-LD-8304型消防電話接口可連接一臺固定消防電話分機或最多連接100只消防電話插孔。可通過四線水晶頭插座直接連接GST-TS-100A固定電話分機，通過連接TL1、TL2端子的電話線連接GST-LD-8312消防電話插孔。多個電話插孔可并接在此電話線上。
主要技術指標如下：
（1）工作電壓：
總線電壓：總線24V
電源電壓：DC24V
（2）監視電流：
總線電流≤1mA
電源電流≤3mA
（3）動作電流：
總線電流≤3mA
電源電流≤90mA
（4）編碼方式：電子編碼，占一個編碼點，編碼范圍：1～242
（5）容量：最多連接100只電話插孔
（6）線制：
a. 與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
b. 與消防電話二總線采用兩線連接，無極性
c. 與消防電話分機采用四線連接，采用水晶頭連接
d. 與消防電話插孔采用兩線連接，無極性
（7）輸入?yún)?shù)設備：常開方式
（8）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（9）外殼防護等級：IP30
（10）外形尺寸：
86mm×86mm×43mm（帶底殼）
