海灣DH-GST-N2100系列開口/閉口剩余電流互感器選型、接線與誤差校準技術指南
文章來源：www.hnwgkl.com作者：海灣消防公司人氣：171日期：2026-06-16 17:50:01
剩余電流互感器是電氣火災監控系統的數據采集前端，互感器選型錯誤、穿線方式不當、安裝位置偏差，是現場漏電監測數值不準、報警失靈、消防驗收不合格的第一大誘因。海灣DH-GST-N2100系列包含閉口圓孔、閉口方孔、開口圓孔三大類共計16款互感器，覆蓋100A-2000A全規格配電回路。本文系統梳理不同電流等級、線纜形式（圓形線纜/銅排母線）對應的互感器選型規則，詳解穿線標準工藝、接地要求、誤差校準方法，分析母線渦流干擾、線纜偏心穿線、PE線誤穿三大常見安裝誤差成因及整改方案，給出消防驗收互感器專項檢查要點，從前端采集層面保障整套電氣火災系統監測精度。
1 剩余電流互感器工作原理簡述
剩余電流互感器屬于零序電流采集器件，通過電磁感應采集相線與零線的矢量差值，正常工況下矢量差值接近0μA，線路漏電時矢量差值升高，互感器將一次側大電流信號轉化為二次側標準弱電信號傳輸至探測器?；ジ衅鞯木€性度、精度、抗電磁干擾能力，直接決定整套系統漏電監測準確度，前端采集誤差無法通過后端探測器算法修正，因此互感器安裝與選型是系統施工的關鍵前置工序。
2 海灣N2100全系列互感器分類及精準選型標準
互感器類型 | 型號前綴 | 適配回路 | 優勢 | 適用工況 |
|---|---|---|---|---|
閉口圓孔型 | N2100-Y | 圓形電力電纜 | 精度最高、抗干擾強 | 新建配電箱，可斷電穿線 |
閉口方孔型 | N2100-F | 矩形銅排母線 | 母線貼合度高，采樣均衡 | 配電室低壓母排總柜 |
開口圓孔型 | N2100-Y-K | 已敷設圓形電纜 | 無需斷電，直接卡扣安裝 | 老舊配電改造項目 |
選型核心原則：電纜選圓孔、母排選方孔、新項目選閉口、改造項目選開口；嚴禁小規格互感器強行穿大截面線纜，避免磁路飽和導致監測永久誤差。
3 互感器標準化穿線工藝（驗收必查項）
3.1 核心強制規范
L相線、N零線必須同向、垂直、居中穿過互感器內孔；PE保護地線絕對禁止穿過互感器。PE線穿過會直接抵消零序電流，系統永遠無法檢測漏電故障，屬于消防驗收一票否決問題。
3.2 線纜偏心干擾整改
線纜貼近互感器一側內壁放置，會產生偏心電磁干擾，導致靜態基線電流偏高，出現無漏電情況下固定數值漂移。整改方式：使用線纜扎帶將線纜固定在互感器內孔正中心，保證四周磁路均勻。
3.3 二次線接線規范
互感器二次信號線為弱電信號，禁止與動力線同束敷設；二次線無需區分正負極，接入探測器對應端子即可；所有互感器二次側內置限壓保護電路，杜絕二次開路高壓擊穿設備，運行安全性大幅提升。
4 三大現場常見故障成因及校準方案
4.1 靜態底數電流過大（無漏電但顯示50-100mA）
成因：線纜偏心、柜體強磁場干擾、PE線誤穿；校準：重新居中固定線纜，增加金屬屏蔽隔板，移除誤穿PE線，主機端一鍵清零靜態基線。
4.2 真實漏電但設備無報警
成因：一二次線接線脫落、互感器卡扣未閉合（開口式專用故障）；校準：緊固接線端子，閉合開口互感器卡扣，確認磁路完整無間隙。
4.3 數值跳動波動大
成因：二次信號線無屏蔽、動力線近距離干擾；校準：更換屏蔽信號線，強弱電線路分開敷設。
5 開口式互感器改造專項注意事項
老舊小區、舊廠房改造項目無法斷電拔出線纜，必須選用開口式互感器。安裝時必須保證上下磁扣完全貼合，無任何縫隙，縫隙會直接導致磁通量泄漏，采樣精度下降30%以上；同時開口互感器避免安裝在母排大電流強磁場周邊，防止外部磁場干擾采樣精度。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.hnwgkl.com/；海灣服務熱線：18910580194
此文關鍵字：
海灣DH-GST-N2100系列開口/閉口剩余電流互感器選型、接線與誤差校準技術指南
相關資訊
- 系統通訊故障引發全域聯動癱瘓問題分析
- 海灣無線LoRa火災報警系統技術原理與特殊場景應用方案
- 海灣電氣火災系統聯動功能檢測維修技術要求
- 海灣消防設備施工現場安裝典型技術問題及規范整改
- 強強聯合！海灣攜手泰和佳，共拓數據中心消防安全新藍海
- 海灣電氣火災系統總線隔離、抗干擾及屏蔽布線全套弱電施工技術規范
- 海灣防火門監控系統在建筑防火分區管控中的應用價值
- 海灣七氟丙烷氣體滅火系統施工，精準安裝守護密閉空間安全
- 從“滅火”走向“治理”—《關于加強基層消防工作的意見》背后的真正變化
- 筑牢工業安全防線！海灣深耕石油石化及儲能場景定制化方案
推薦文章
- 海灣聲光報警器故障檢查與標準化維修技術
- 海灣應急照明與疏散指示系統通訊故障運維技術研究
- 海灣輸入輸出模塊接線技術要求
- 海灣消防噴淋頭安裝施工規范，細節把控杜絕滅火隱患
- 海灣系統在垂直行業中的定制化解決方案——數據中心、儲能、石油石化為代表的深度實踐
- 關于海灣消防CRT系統在調試聯動公式時提示“不能包含氣體設備”的問題分析與解決建議
- 規定地下車庫能否使用感煙探測器——技術、規范與實踐的綜合評估
- 海灣消防短路或接地故障而引起控制器損壞
- 海灣消防主機觀察控制器顯示：查看報警、故障及預警指示
- 海灣消防主機熱敏打印機故障解決辦法

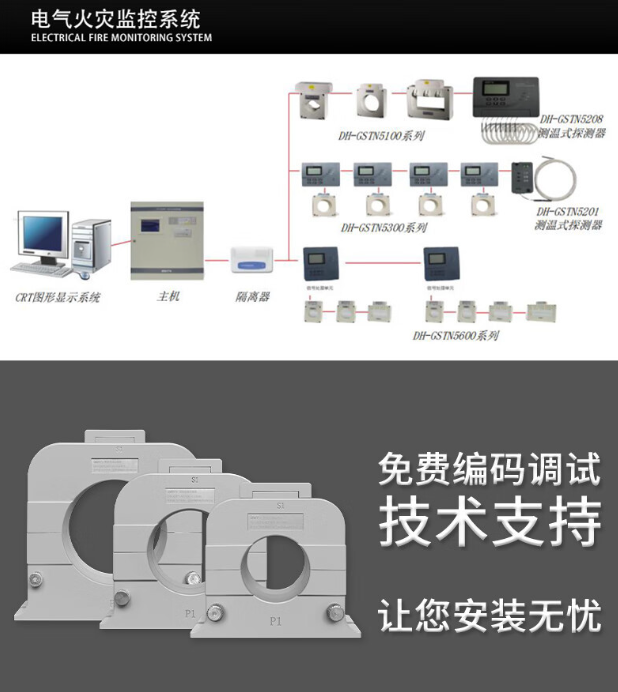

接線示意圖
