海灣TS-GSTN601消防電話分機接線安裝技術
海灣TS-GSTN601消防電話分機接線安裝技術
3.1 海灣TS-GSTN601消防電話分機特點
海灣TS-GSTN601 消防電話分機是固定式消防電話分機，分機須與 TSZ-GSTN60 總線式消防電話總機配
合使用。TS-GSTN601 消防電話分機在正常監視狀態時，指示燈閃亮以指示工作正常，當發生緊急情
況時，摘下電話手柄呼叫消防電話總機。分機撥碼開關預置 7 位編碼，有效編碼范圍 1-99。0 及大于
99 的地址為無效地址。
3.2 海灣TS-GSTN601消防電話分機主要技術指標
? 環境溫度：-10～55℃
? 相對濕度： ≤95％
? 外殼防護等級：IP30
? TS-GSTN601 分機待機狀態耗電：＜1mA 通話狀態耗電：＜30mA
? TS-GSTN601 分機尺寸：
外形尺寸：220mm×95mm×66.5mm (包括手柄)
安裝孔間距：60mm

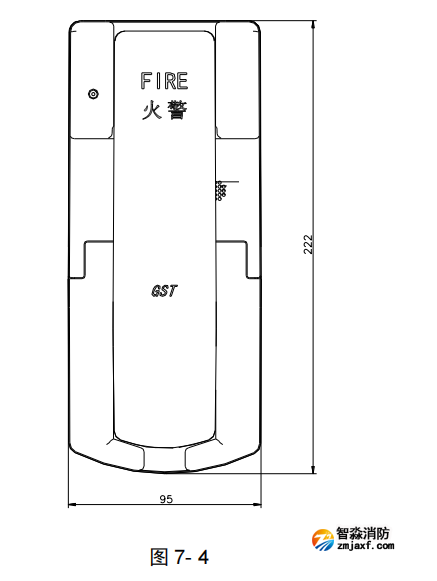

外形示意圖如圖 7-4。
3.3 海灣TS-GSTN601消防電話分機結構特征與安裝
TS-GSTN601 消防電話分機是采用 86 預埋合固定孔安裝方式。安裝時，先將本機下部機蓋打開，
露出安裝固定孔，然后利用螺釘將本機在 86 預埋合固定孔上緊固連接。接線完成后，再將下部機蓋
蓋好，固定。
本機背面的 H+/H-端子連接有極性消防電話總線，導線應選用截面積大于 1 平方毫米的雙色雙絞線。
注意：紅色為正，黑色為負。
3.4 海灣TS-GSTN601消防電話分機應用方法
TS-GSTN601 消防電話分機同 TSZ-GSTN60 電話總機之間通過兩總線相連，兩總線分正負極性。調
試時與 TSZ-GSTN60 消防電話總機配合試驗。預置好分機編碼、確定安裝和接線正確無誤后，接通電
源。在總機上通過“設在線分機”功能操作，而將本分機登錄到系統中。設置完成后，指示燈閃亮，
表示分機處于正常待機狀態，摘后可呼叫總機進行通話。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.hnwgkl.com/；海灣服務熱線：18910580194
