9.1 特點
GST-DY-100A 網絡型電源箱是一種 DC24V 大容量電源輸出設備，配合控制器使用為聯動控制模
塊及被控設備供電。電源箱自帶備電電池，交流與直流供電可自動切換，可報主電及備電故障在火
災報警控制系統中，本電源箱可作為聯動控制系統的電源使用。GST-DY-100A 網絡型電源箱具有與火
災報警控制器遠程聯網的能力，向火災報警控制器傳送主電及備電故障信號，可直接安裝在被控設
備的現場，當被控設備遠離消防控制中心，采用集中供電方式無法保證提供足夠的電能時，可使用
本電源箱現場供電。
9.2 主要技術指標
（1）額定輸出容量：DC24V、4A
（2）使用環境：
溫度：0℃～＋40℃
相對濕度≤95％，不結露
（3）電源：主電為交流 220V+10%
-15%，內裝 DC24V 7Ah 密封鉛酸電池作備電
（4）占用一個編碼地址
（5）外形尺寸：310mm×400mm×117mm
9.3 結構特征、安裝與布線
GST-DY-100A 網絡型電源箱外形尺寸和結構與 GST-DY-100 智能電源箱相同，其安裝方法也相同。

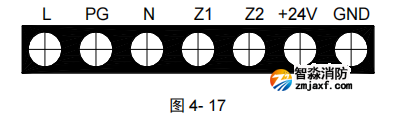

其對外接線端子示意圖如圖 4-17：
其中：
L、PG、N：交流 220V 電源端子(PG 為機殼保護地線端子)
Z1、Z2：無極性信號二總線接線端子
+24V、GND：DC24V 輸出端子
布線要求：DC24V 電源輸出線采用耐火 BV 線，截面積≥4.0mm（豎井內干線）或截面積≥ 2
2.5mm2
（平面支線），其它線路可采用耐火 RVS 雙絞線，截面積≥1.0mm2。
