海灣GST-DY-200H智能電源箱接線安裝技術
4.1 特點
GST-DY-200H 智能電源箱是一種 DC24V 大容量電源輸出設備，在火災報警控制系統中，可作為
聯動控制系統的電源使用，為聯動控制模塊及被控設備供電。電源箱以交流 220V 作為主電源，同時
內置 DC24V/10Ah 密封鉛酸電池作為備用電源。該電源箱具有以下特點：
? 主、備電源無縫切換；
? 精確的充放電管理；
? 主電長期過流保護，自恢復；
? 備電過放保護后零泄漏電流；
? 備電短路保護、反接保護；
? 輸出短路保護；
? 清晰的工狀態指示和輸出電壓、電流指示；
? 完善的故障告警功能，具有主電故障、備電故障和輸出故障聲光指示。
4.2 主要技術指標
（1）額定輸出容量：DC24V/6A
（2）使用環境：
溫度： 0℃～＋40℃
相對濕度≤95％，不結露
（3）電源：主電為 AC220V+10%
- 15%，內裝 DC24V 10Ah 密封鉛酸電池作備電
（4）外形尺寸：
318mm×117mm×400mm
4.3 結構特征、安裝與布線

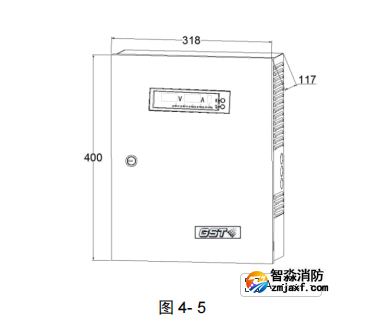

GST-DY-200H 智能電源箱外形示意圖如圖 4-5：

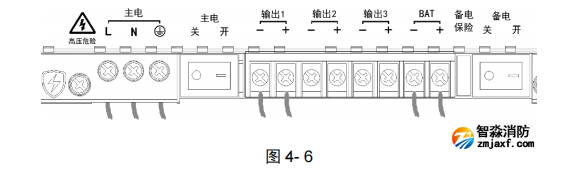

其中：
L、N、 ：交流 220V 電源端子( 為機殼保護地線端子)
輸出 1、輸出 2、輸出 3：DC24V 輸出端子，電源內部并聯。
布線要求：DC24V 電源輸出線采用耐火 BV 線，截面積≥4.0mm（堅井內干線）或截面積≥ 2
2.5mm2
（平面支線）；其它線路可采用耐火 RVS 雙絞線，截面積≥1.0mm2。
