海灣GST-LD-8306型輸入模塊接線安裝技術
海灣GST-LD-8306型輸入模塊接線安裝技術
特點
GST-LD-8306型輸入模塊用于配接各種類型的防盜探測器，可為防盜探測器提供
DC12V/100mA 電源，與感煙、感溫等火災探測器共同組成防火、防盜綜合報警系統。輸入模塊設有
信號輸入端，用于和防盜探測器的開關量無源輸出觸點連接，可將防盜探測器的動作信息傳回火災
報警控制器。輸入方式可設為常開檢線、常閉檢線?？紤]到防盜探測器功耗較高，在實際使用時，
輸入模塊除與火災報警控制器的信號二總線連接外，另需接二根 DC24V 電源線。
主要技術指標
（1）工作電壓：
總線電壓：總線24V
電源電壓：DC24V
（2）監視電流：
總線電流≤1mA
空載電源電流≤10mA
（3）動作電流：
總線電流≤3mA
電源電流≤100mA
（4）線制：與火災報警控制器采用二總線連接，另需二根 DC24V 電源線，與各類防盜探測器要
用四根線連接，一根 DC12V，一根地線，二根防盜探測器動作信號線（常開或常閉動作輸出）
（5）有源輸出容量：DC12V/100mA
（6）出廠設置：常閉檢線方式
（7）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（8）外殼防護等級：IP30
（9）外形尺寸：
86mm×86mm×43mm（帶底殼）
結構特征、安裝與布線
本輸入模塊的外形尺寸及結構與 GST-LD-8319 輸入模塊相同，安裝方法也相同，其對外端子示
意圖如圖 2-64：
其中:
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V 電源輸入端子，無極性
I、G：與設備的無源常閉觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常開+輸入
12V、G：DC12V 輸出，電流≤100mA
布線要求：信號線 Z1、Z2 采用耐火 RVS 雙絞線，截面積≥1.0mm2；電源線 D1、D2 采用耐火 BV
線，截面積≥1.5mm2；G、I、12V 采用截面積≥1.0mm2的 RV 線。
應用方法
模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個
4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）
必須并聯一個 4.7kΩ的終端電阻。

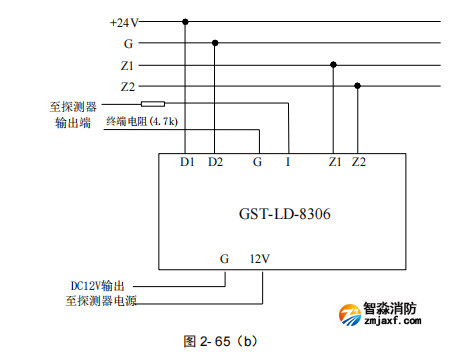

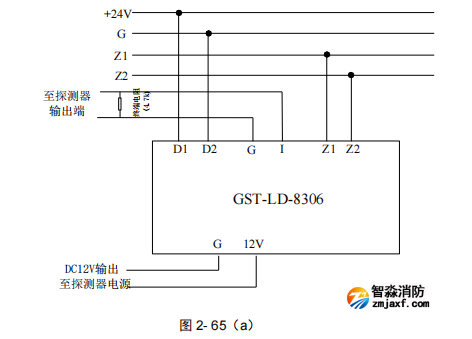

輸入模塊與常開無源觸點的防盜探測器接線示意圖如圖 2-65（a）所示；與常閉無源觸點的防盜
探測器接線示意圖如圖 2- 65（a）所示。
