海灣JTW-ZOF-GST9712 型點型感溫火災探測器接線安裝技術
文章來源：www.hnwgkl.com作者：海灣消防公司人氣：1029日期：2025-01-17 09:51:19
海灣JTW-ZOF-GST9712型點型感溫火災探測器接線安裝技術
特點
海灣JTW-ZOF-GST9712型點型感溫火災探測器是我公司推出的最新產品。在保留 JTWB-ZCD-G1(A)型
點型感溫火災探測器功能的基礎上，具有以下特點。
（1） 專業造型設計、結構新穎、外形美觀；
（2） 指示燈指示明顯，360 度范圍可見；
（3） 具有溢水孔設計，防止積水滲漏。
主要技術指標
（1）探測器類別：P（A1R 和 BS 可設，出廠默認類別為 A1R）
（2）工作電壓：DC16V～DC28V
（3）監視電流≤60μA (注：靜態時探測器可工作在 DC16V～DC28V 電壓范圍內。)
（4）報警電流≤30mA
（5）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（6）使用環境：
溫度：A1R 類別：典型應用溫度 25℃；范圍 -10℃～50℃
BS 類別：典型應用溫度 40℃；范圍 -10℃～65℃
相對濕度≤95%，不結露
（7）外殼防護等級：IP33
（8）外形尺寸：
直徑：100mm，高：53.3mm(帶底座)
保護面積
當空間高度不超過 8m 時，保護面積為 30m2。具體參數應以《火災自動報警系統設計規范》（GB
50116）為準。
結構特征、安裝與布線
外形結構與 JTW-ZOM-GST9612 型點型感溫火災探測器相同。
安裝及布線方式與 JTY-GF-GST9711 型點型光電感煙火災探測器相同。
探測器與 GST-LD-8319 輸入模塊配合應用，
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.hnwgkl.com/；海灣服務熱線：18910580194
此文關鍵字：
海灣JTW-ZOF-GST9712 型點型感溫火災探測器接線安裝技術
相關資訊
- 輸入輸出模塊聯動失效故障
- 聲光訊響器不動作、報警無聲光故障
- 海灣電氣火災監控系統核心設備參數與選型適配指南
- 海灣電氣火災監控系統分階段調試、點位注冊、聯動邏輯配置與消防驗收標準
- 海灣消防控制模塊現場點位配置與接線技術
- 系統通訊故障引發全域聯動癱瘓問題分析
- 海灣無線LoRa火災報警系統技術原理與特殊場景應用方案
- 海灣電氣火災系統聯動功能檢測維修技術要求
- 海灣消防設備施工現場安裝典型技術問題及規范整改
- 強強聯合！海灣攜手泰和佳，共拓數據中心消防安全新藍海
推薦文章
- 消防聲光警報器不響、常鳴故障
- 報警主機備電故障、供電不穩故障
- 海灣聲光報警器故障檢查與標準化維修技術
- 海灣應急照明與疏散指示系統通訊故障運維技術研究
- 海灣輸入輸出模塊接線技術要求
- 海灣消防噴淋頭安裝施工規范，細節把控杜絕滅火隱患
- 海灣系統在垂直行業中的定制化解決方案——數據中心、儲能、石油石化為代表的深度實踐
- 關于海灣消防CRT系統在調試聯動公式時提示“不能包含氣體設備”的問題分析與解決建議
- 規定地下車庫能否使用感煙探測器——技術、規范與實踐的綜合評估
- 海灣消防短路或接地故障而引起控制器損壞

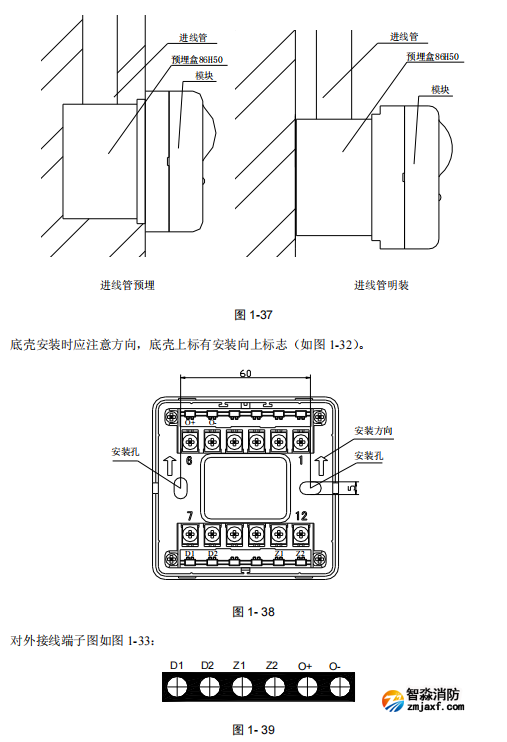

接線示意圖
