海灣JTFB-GOF-GST601 型點型復合式感煙感溫火災探測器接線安裝技術
海灣JTFB-GOF-GST601 型點型復合式感煙感溫火災探測器接線安裝技術
特點
復合探測技術是目前國際上流行的新型多功能高可靠性的火災探測技術。JTFB-GOF-GST601型
點型復合式感煙感溫火災探測器不僅具有普通散射型光電感煙火災探測器的性能，而且兼有定溫、
差定溫感溫火災探測器的性能。正是由于感煙與感溫的復合技術，使得本探測器能夠可靠響應國家
標準試驗火SH3（聚氨酯塑料火）和SH4（正庚烷火）；同時，本探測器也能對酒精燃燒等有明顯溫升
的明火探測報警。與GST-LD-8320終端器配合使用，可與多線制火災報警控制器或通過GST-LD-8319
輸入模塊與本公司生產的火災報警控制器相連，完成探測器的信號處理。
主要技術指標
（1）探測器類別：A2R
（2）工作電壓：DC12V～DC28V
（3）監視電流≤60μA
（4）報警電流≤30mA
（5）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（6）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（7）外殼防護等級：IP22
（8）外形尺寸：
直徑：100mm，高：56mm(帶底座)
保護面積
建議參考點型感煙探測器和點型感溫探測器的設置要求，具體參數應以《火災自動報警系統設
計規范》（GB 50116）為準。
結構特征、安裝與布線
外形結構與 JTF-GOM-GST601 型點型復合式感煙感溫火災探測器相同。
安裝及布線方式與 JTY-GF-GST104 型點型光電感煙火災探測器相同。
探測器與 GST-LD-8319 輸入模塊配合應用，系統構成及接線參照GST-LD-8319 輸入模塊。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.hnwgkl.com/；海灣服務熱線：18910580194
相關資訊
- 輸入輸出模塊聯動失效故障
- 聲光訊響器不動作、報警無聲光故障
- 海灣電氣火災監控系統核心設備參數與選型適配指南
- 海灣電氣火災監控系統分階段調試、點位注冊、聯動邏輯配置與消防驗收標準
- 海灣消防控制模塊現場點位配置與接線技術
- 系統通訊故障引發全域聯動癱瘓問題分析
- 海灣無線LoRa火災報警系統技術原理與特殊場景應用方案
- 海灣電氣火災系統聯動功能檢測維修技術要求
- 海灣消防設備施工現場安裝典型技術問題及規范整改
- 強強聯合！海灣攜手泰和佳，共拓?cái)?shù)據中心消防安全新藍海
推薦文章
- 消防聲光警報器不響、常鳴故障
- 報警主機備電故障、供電不穩故障
- 海灣聲光報警器故障檢查與標準化維修技術
- 海灣應急照明與疏散指示系統通訊故障運維技術研究
- 海灣輸入輸出模塊接線技術要求
- 海灣消防噴淋頭安裝施工規范，細節把控杜絕滅火隱患
- 海灣系統在垂直行業中的定制化解決方案——數據中心、儲能、石油石化為代表的深度實踐
- 關于海灣消防CRT系統在調試聯動公式時提示“不能包含氣體設備”的問題分析與解決建議
- 規定地下車庫能否使用感煙探測器——技術、規范與實踐的綜合評估
- 海灣消防短路或接地故障而引起控制器損壞

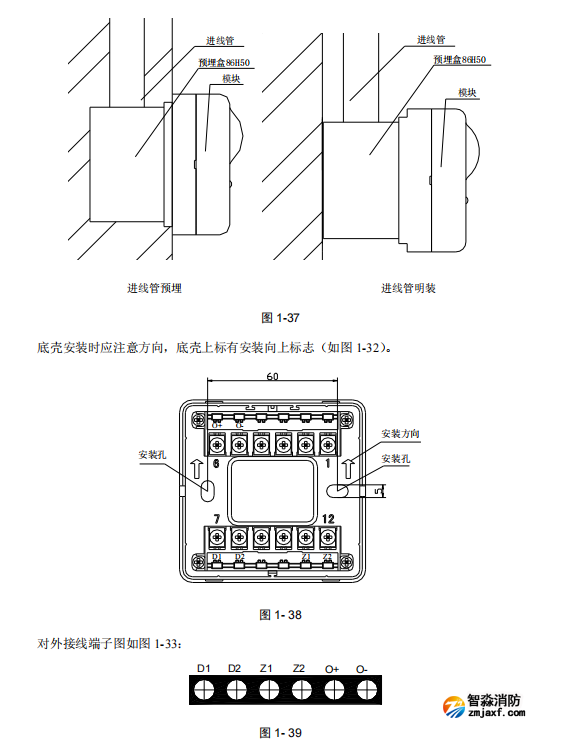

接線示意圖
