海灣GST-LD-8318啟停按鈕結構特征、安裝與布線
文章來源：www.hnwgkl.com作者：海灣消防公司人氣：1868日期：2019-05-02 17:41:40
海灣8318啟停按鈕完整型號為GST-LD-8318，本文將重點介紹海灣GST-LD-8318外形勢圖、接線端子圖以及應用示意圖。

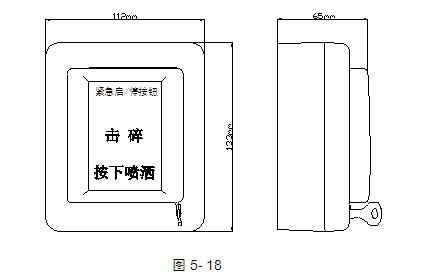

GST-LD-8318緊急啟停按鈕的外形示意圖如圖5-18所示。
GST-LD-8318緊急啟停按鈕外形示意圖

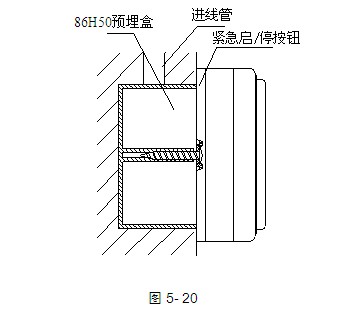

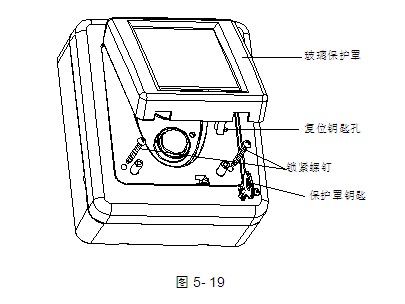

按鈕底殼與上蓋之間采用插接方式，通過兩個螺釘鎖緊（如圖5-19所示），底殼底部有安裝孔，安裝時將底殼安裝在86H50型預埋盒上，安裝方式見圖5-20，安裝孔距如圖5-21所示。
GST-LD-8318緊急啟停按鈕安裝GST-LD-8318緊急啟停按鈕

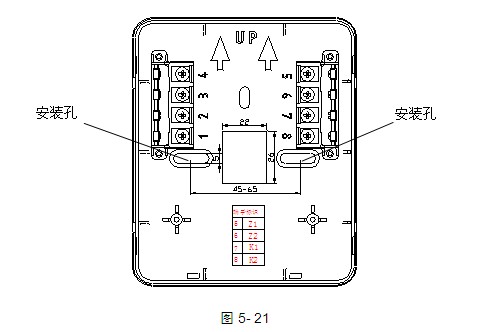

GST-LD-8318緊急啟停按鈕端子示意圖如圖5- 21所示。
Z1、Z2：無極性信號總線輸入。
K1、K2：啟動無源常開輸出。
GST-LD-8318緊急啟停按鈕接線端子圖
布線要求：信號總線采用截面積不小于1.0mm2的雙絞線。
GST-LD-8318緊急啟停按鈕應用方法

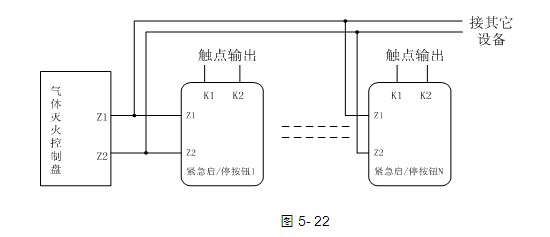

按鈕采用兩線制與氣體滅火控制器連接，允許最多10只按鈕（如果該回路中還配接有GST-LD-8316手自動轉換開關，則轉換開關和按鈕一共最多可以接10只）同時控制同一氣體滅火鋼瓶，當多只按鈕連接時需采用并聯連接，如圖5-22所示（圖中的N≤10）。
GST-LD-8318緊急啟停按鈕系統接線圖
