JTY-ZOM-GST9612型點型差定溫火災探測器
一、JTW-ZOM-GST9612點型感溫火災探測器概述
JTW-ZOM-GST9612點型感溫火災探測器（以下簡稱探測器）為無極性二總線制，可與本公司生產的各類火災報警控制器的報警總線以任意方式并接。探測器采用帶A/D轉換的單片機。本探測器結構新穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。

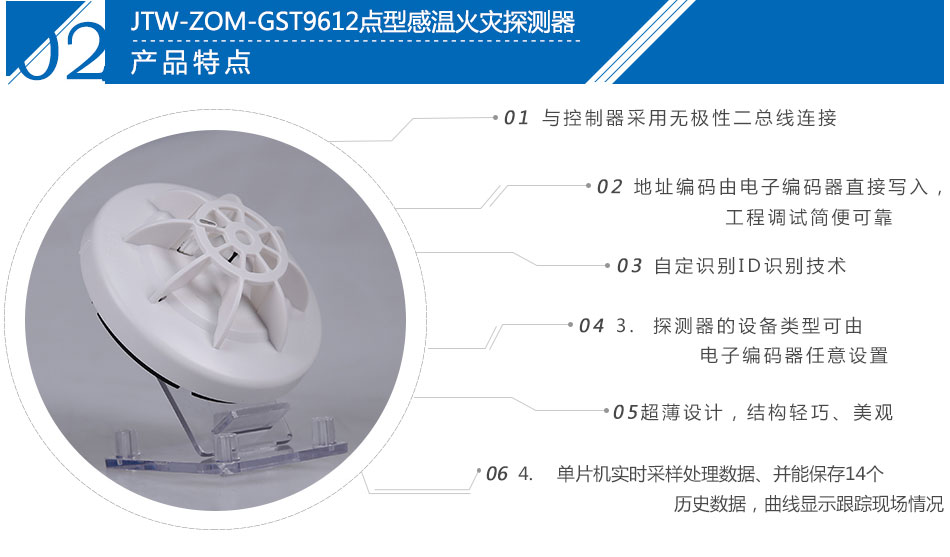

二、JTW-ZOM-GST9612點型感溫火災探測器特點
1.與控制器采用無極性二總線連接。
2.地址編碼由電子編碼器直接寫入，工程調試簡便可靠。
3.探測器的設備類型可由電子編碼器任意設置。
4.單片機實時采樣處理數據、并能保存14個歷史數據，曲線顯示跟蹤現場情況。

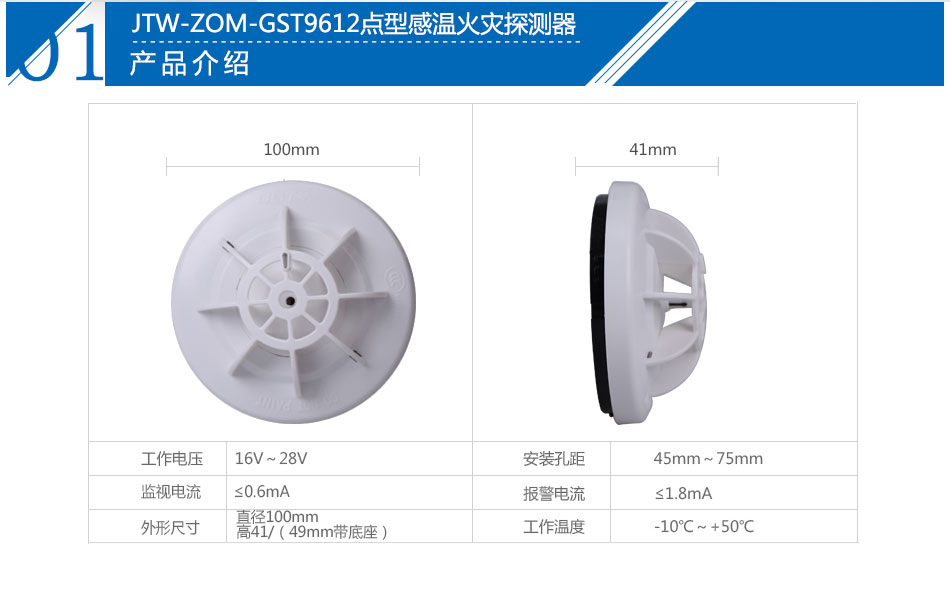

三、JTW-ZOM-GST9612點型感溫火災探測器技術特性
1.探測器類別：A1R
2.信號總線電壓：總線24V允許范圍：16V～28V
3.工作電流：監視電流≤0.6mA 報警電流≤1.8mA
4.指示燈：報警確認燈，紅色，巡檢時閃爍，報警時常亮
5.編碼方式：電子編碼（編碼范圍為1～242）
6.探測角度≤45°
7.保護面積：當空間高度小于8m時，一個探測器的保護面積，對一般保護現場而言為20m2～30m2。具體參數應以《火災自動報警系統設計規范》（GB50116）為準。
8.線制：信號二總線無極性
9.使用環境： 溫度：-10℃～+50℃ 相對濕度≤95%，不凝露
10.外形尺寸：直徑100mm高49mm（帶底座）
11.外殼防護等級：IP33
12.殼體材料和顏色：ABS，瓷白
13.重量：約90g
14.安裝孔距：45mm～75mm
15.執行標準：GB4716-2005
四、JTW-ZOM-GST9612點型感溫火災探測器結構特征與工作原理

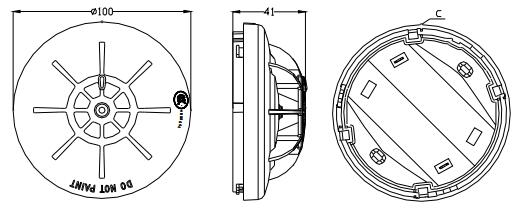

1.JTW-ZOM-GST9612點型感溫火災探測器外形示意圖如圖1所示。
2.工作原理
JTW-ZOM-GST9612點型感溫火災探測器采用熱敏電阻作為傳感器，傳感器輸出信號經過電壓變換后輸入到單片機，單片機利用智能算法進行信號處理。當單片機檢測到火警信號后，向控制器發出火災報警信息，并通過控制器點亮火警指示燈。
