JTG-UM-GST9616點型紅外火焰探測器
文章來源：www.hnwgkl.com作者：海灣消防公司人氣：1973日期：2019-05-03 15:06:02

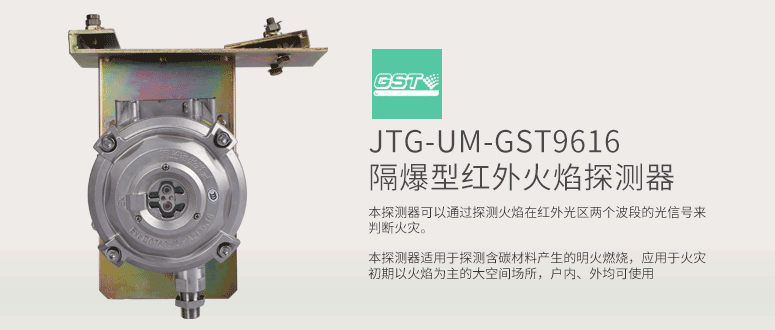

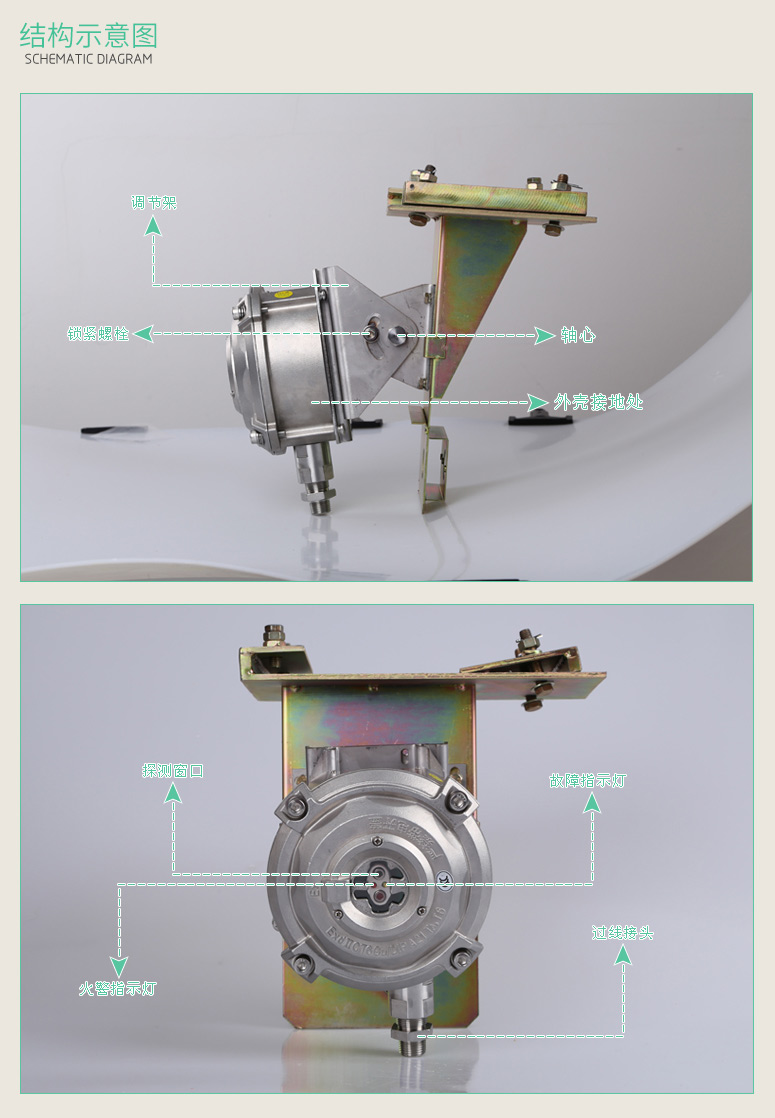

海灣JTG-UM-GST9616點型紅外火焰探測器(以下簡稱探測器)是一種復合紅外火焰探測器，它可以通過探測火焰在紅外光區兩個波段的光信號來判斷火災。
探測器適用于探測含碳材料產生的明火燃燒，應用于火災初期以火焰為主的大空間場所，戶內、外均可使用。
本探測器對于太陽光、人工光源、熱輻射等干擾不會發生誤報警，工作穩定可靠。
JTG-UM-GST9616探測器具有編碼和非編碼兩種工作模式。工作在編碼模式時，探測器可直接與海灣公司生產的火災報警控制器以總線方式連接，探測器從總線獲取電源并通過總線傳遞信息。工作在非編碼模式時，探測器需要DC24V電源供電，通過繼電器觸點向外傳遞信息。
本探測器為隔爆型產品，既可以用于一般民用場所，也可以用于工業危險場所，如爆炸性氣體環境的1區、2區和可燃性粉塵場所的21區、22區。
二、海灣JTG-UM-GST9616點型紅外火焰探測器技術特性：
1、工作電壓：
編碼模式：總線供電，電壓范圍：DC16V～DC28V
非編碼模式：DC24V供電，電壓范圍：DC20V～DC28V
2、工作電流：
編碼模式：監視電流≤2mA，報警電流≤4mA；
非編碼模式：監視電流≤19mA，報警電流≤35mA
3、靈敏度等級：
探測器共有三個靈敏度等級，其靈敏度級別滿足GB15631-1995的要求。
探測器出廠設置為I級靈敏度，為最高靈敏度。用戶可根據場所的需要降低靈敏度等級。使用海灣公司生產的電子編碼器可以現場更改探測器的靈敏度等級。
4、探測范圍：

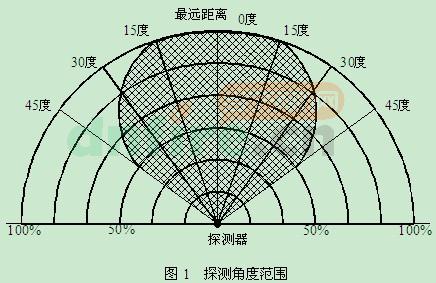

探測器探測的最遠距離對應I級靈敏度為25m，II級靈敏度為17m，III級靈敏度為12m。探測距離與角度的對應關系如圖1所示，陰影部分為可探測范圍。圖中半圓弧代表探測距離，按百分比給出。
說明：探測器向空間各個方向探測的角度范圍相同，圖1所示為一個剖面。
5、響應時間≤30s；
6、指示燈：
紅色LED：監視狀態時周期性閃亮，火警時長亮；
黃色LED：監視狀態時熄滅，故障時長亮；

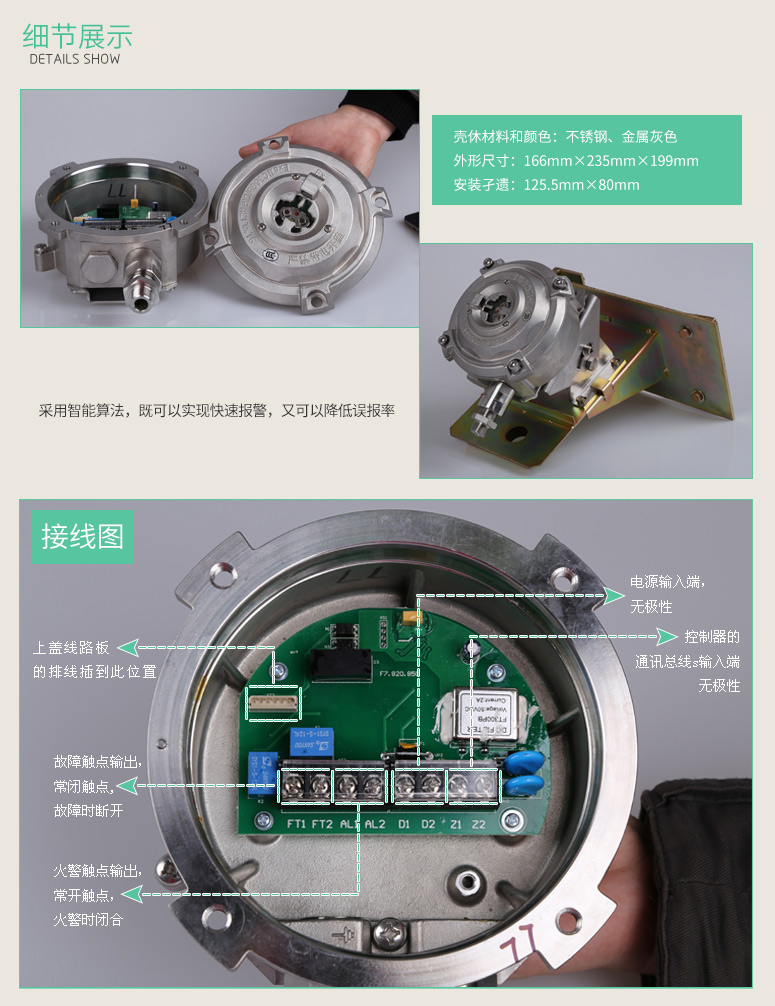

7、觸點輸出：
1)探測器工作在編碼模式時，不使用觸點輸出，觸點信號無效。
2)探測器工作在非編碼模式時，有火警觸點輸出和故障觸點輸出。
火警觸點輸出：無源常開觸點，觸點容量為1A/30VDC；
故障觸點輸出：無源常開觸點，觸點容量為1A/30VDC。
8、使用環境：
溫度：-20℃～+55℃
相對濕度：≤95%，不凝露
9、防護等級：IP66
10、外形尺寸：166mm×235mm×199mm(帶調節架)
11、安裝孔距：125.5mm×80mm
12、殼體材料和顏色：不銹鋼，金屬灰色
13、電纜要求：
1)編碼模式：與控制器總線連接，使用線芯截面≥1.0mm2的RVS雙絞線；
2)非編碼模式：與DC24V電源連接，使用線芯截面≥1.0mm2，電纜外徑為8mm～10mm的電纜，建議使用銅芯多股導線的電纜；
3)應符合使用環境的要求，如防爆、耐熱、耐腐蝕、防火等。
14、重量：
探測器4.8kg
調節架1.3kg
15、防爆標志：ExdIICT6/DIPA21TA,T6防爆合格證編號：CNEx06.0429
16、執行標準：GB3836.1-2000，GB3836.2-2000，GB12476.1-2000，GB15631-1995
三、海灣JTG-UM-GST9616點型紅外火焰探測器測試：
警告：請待全部探測器都安裝完畢后再接通電源，工作60s以后進行測試。
1、探測器安裝結束后或每次定期維護保養后必須進行測試。
2、測試內容：
1)編碼模式的探測器，上電工作后應能被控制器注冊；處于監視狀態時紅色指示燈應周期性閃亮；探測器通電工作20分鐘后，在其正前方距離1.5m左右點燃紅外光源，探測器30s內應報警并點亮火警指示燈；控制器可以復位探測器使其恢復到正常監視狀態。
2)非編碼模式的探測器，上電工作處于監視狀態時紅色指示燈應周期性閃亮；探測器通電工作20分鐘后，在其正前方距離1.5m左右點燃紅外光源，探測器30s內應傳送出火警觸點信號并點亮火警指示燈。
3、編碼模式的探測器，測試結束后，通過控制器發出通訊命令使探測器復位，并通知有關管理部門系統恢復正常。
4、非標模式的探測器，測試結束后，直接斷電，并通知有關管理部門系統恢復正常。
5、在測試過程中不合格的探測器按“維護保養”進行清潔處理，然后再進行測試，如仍不能通過測試，則應返回維修。
